Как выбрать правильную конфигурацию 5-осевого станка

5-осевой станок может стать очень большой инвестицией для многих мастерских. В этом посте я объясню, как выбрать правильную конфигурацию 5-осевого станка для ваших задач. Существует три основных типа конфигурации 5-осевого станка, в зависимости от того, «где» происходит вращение осей. Чтобы сделать остальную часть статьи более понятной, я сначала объясню, как поворотные оси работают на станке.

Линейные оси и оси вращения

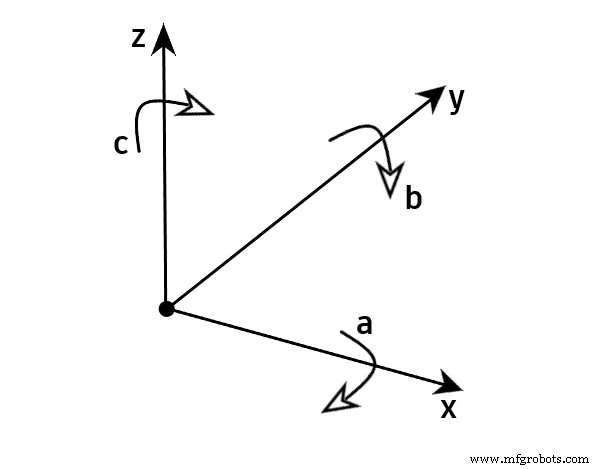

Давайте посмотрим на изображение выше. Линейные перемещения представлены осями X, Y и Z. Этим линейным осям будут соответствовать, соответственно, три оси вращения:A, B и C. Если вы изо всех сил пытаетесь вспомнить, какая ось вращения вращается вокруг какой линейной, просто подумайте, что они обе идут в алфавитном порядке. Итак, ось A вращается вокруг оси X, B вокруг Y, а C вокруг Z. Просто, правда? Просто помните, что в 5-осевом станке будут вращаться только 2 оси. Давайте теперь рассмотрим три наиболее распространенных типа конфигурации 5-осевого станка.

Настольная конфигурация 5-осевого станка

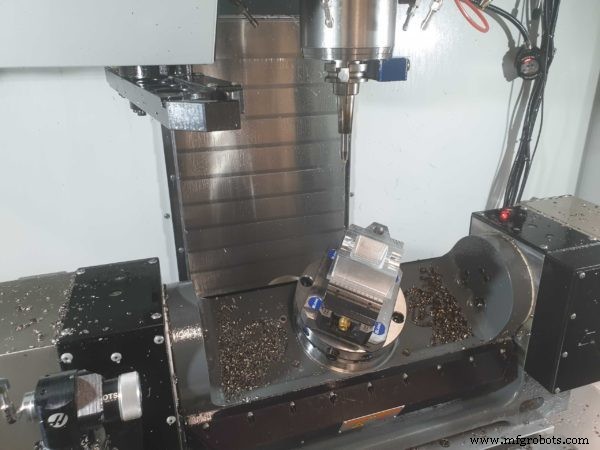

В этой 5-осевой конфигурации станка оба вращения происходят на столе, а головка вообще не вращается. Эта конфигурация предлагает несколько преимуществ по сравнению с другими типами 5-осевых станков. На самом деле, благодаря своей конструкции, он может лучше подходить для обработки областей поднутрения, поскольку станина станка обычно может вращаться больше, чем головка. Кроме того, поскольку головка никогда не вращается, проще представить, как будет происходить рез, при программировании траекторий в Fusion 360. Однако эта конструкция менее подходит для обработки тяжелых/очень больших компонентов, поскольку стол не может выдержать слишком большой вес. . Пример настольного станка вы можете увидеть на изображении ниже. Это Haas VF-2SS, один из станков Бирмингемского технологического центра.

Конфигурация 5-осевого станка "голова-голова"

Как вы, наверное, догадались по названию, эта конфигурация 5-осевого станка имеет обе оси вращения на голове. Возвращаясь к рассмотрению веса, которое я сделал в абзаце выше, эта конфигурация позволяет обрабатывать гораздо более тяжелые детали, чем стол-стол. Фактически стол может выдержать вес заготовки без ущерба для точности осей вращения. Еще одним преимуществом этой конфигурации является то, что она позволяет использовать более короткие режущие инструменты. На самом деле, в других конфигурациях иногда увеличивающееся расстояние между шпинделем и (вращаемой) деталью вынуждает механиков использовать инструменты длиннее, чем необходимо.

Главная таблица 5-осевая конфигурация станка

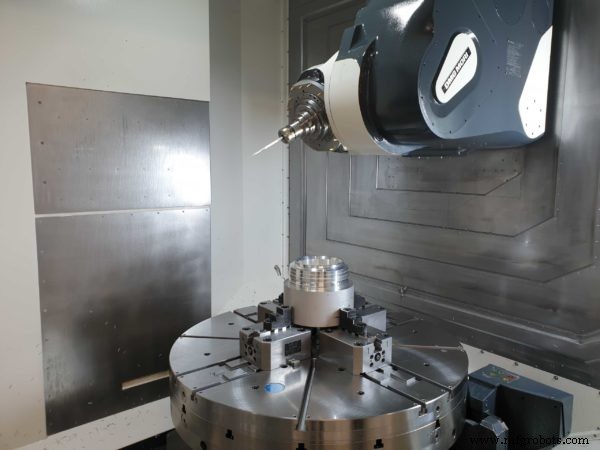

Давайте теперь посмотрим на последнюю конфигурацию, машины с головным столом. В этом случае голова и стол выполняют одно из двух необходимых вращений. Этот тип машин может быть гораздо более универсальным, чем два перечисленных выше. Стол, на котором происходит вращение по оси C, имеет тенденцию быть довольно большим и прочным в этой конфигурации. Это позволяет без проблем обрабатывать более тяжелые детали с точностью осей вращения. Кроме того, поскольку стол, как правило, просторный, такая конфигурация позволяет разместить на станине несколько деталей одновременно, если это необходимо. Пример такой конфигурации вы можете увидеть на изображении ниже. Это машина DMG Mori DMU 125 P duoBLOCK.

Заключение

Я знаю, что 5-осевая обработка может показаться новичкам сложной, но я надеюсь, что этот пост помог вам понять разницу между конфигурациями 5-осевых станков. Если вы никогда не использовали функцию 5-осевой обработки в Fusion 360, посетите наш учебный портал для получения дополнительной информации. Если вы никогда не пробовали Fusion 360, загрузите бесплатную пробную версию по этой ссылке.
