Как создать электрическую схему с CAE E3.series

В этой статье вы можете проверить, как создать электрическую схему в E3.series. Создание простое, интуитивно понятное и с интеллектуальными функциями E3.series процессы становятся полностью оптимизированными и эффективными, так что время разработки ваших проектов максимально сокращается. Смотрите полную видео статью!

Начальные настройки

Первоначально для листов проекта определяется сетка и выбирается желаемый язык. Доступ к электрическим параметрам проекта можно получить в «Инструменты» . и "Настройки" или "S" клавишу на клавиатуре.

Затем добавляются три рабочих листа с соответствующими именами:1, 2 и 3.

Попробуйте СЕЙЧАС лучший в мире инструмент E-CAE E3.series с курсами технического обучения!

Нажмите на баннер ниже

Когда выбран первый лист, добавляются две равные подсхемы. Добавление выполняется простым перетаскиванием компонентов из библиотеки на лист проекта.

Перекрестные ссылки

Затем вставляются перекрестные ссылки на открытые соединения подсхем.

Помимо перекрестных ссылок в подсхеме второго листа, имена устанавливаются автоматически, а для других ссылок можно переименовать с помощью клавиши «F2» или правой кнопки мыши под текстом и «Текст». Свойства ».

Для второго и третьего листов в конструкцию вставлены 3 соединителя, чтобы продолжить перекрестные ссылки подсхем.

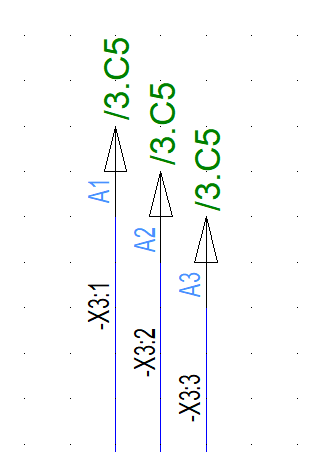

После правильного переименования ссылок они выделяются номером и местоположением на листе проекта.

Это можно сделать как на одном листе, так и на разных листах.

Типы отчетов

Наконец, список материалов и контента добавляется через «Инструменты» и «Отчеты». E3.series позволяет несколько параметров отчета:

• Содержание;
• Спецификация материалов;
• Подключение;
• Кабели;
• Среди прочего.

В разных форматах, таких как:

• Лист проекта;
• Excel;
• Word;
• Доступ;
• ASCII.

См. полное видео ниже
