Комплект разработчика упрощает аналоговую конструкцию с помощью точного AFE MCU
Набор Renesas Solution Starter Kit (RSSK) предлагает оборудование, программное обеспечение и инструменты для оценки точности 24-битного дельта-сигма АЦП микроконтроллера RX23E-A. С помощью RSSK пользователи, не имеющие опыта разработки аналоговых интерфейсов (AFE), могут точно оценить аналоговые характеристики до уровня нановольт.

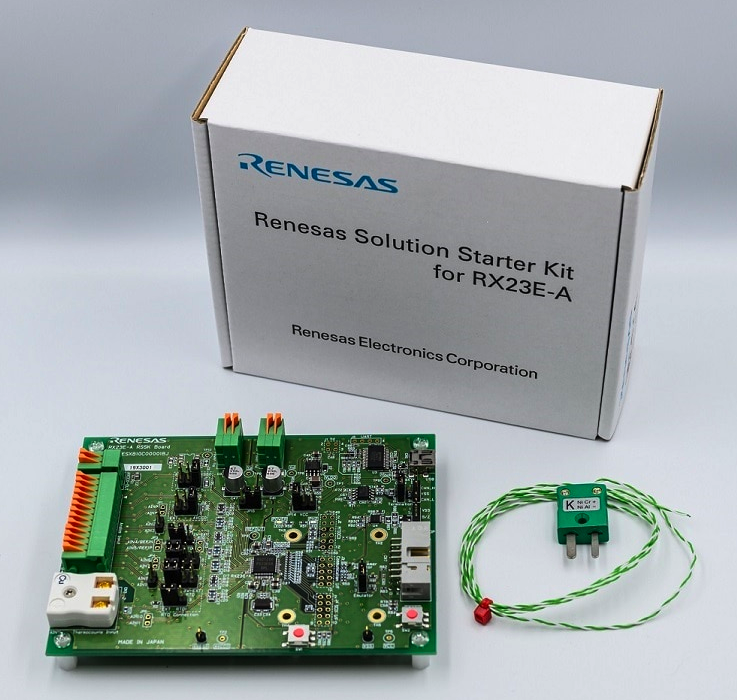

В 32-разрядных микроконтроллерах RX23E-A используется AFE, который измеряет температуру, давление, расход и вес с точностью менее 0,1% без калибровки, что делает их хорошо подходящими для промышленной автоматизации и измерительного оборудования. Оценочная плата RSSK оснащена съемной клеммной колодкой для подключения различных датчиков без пайки, разъемом для термопары и схемой компенсации холодного спая, необходимой для измерения термопар, а также микросхемами драйверов RS-485 и CAN.

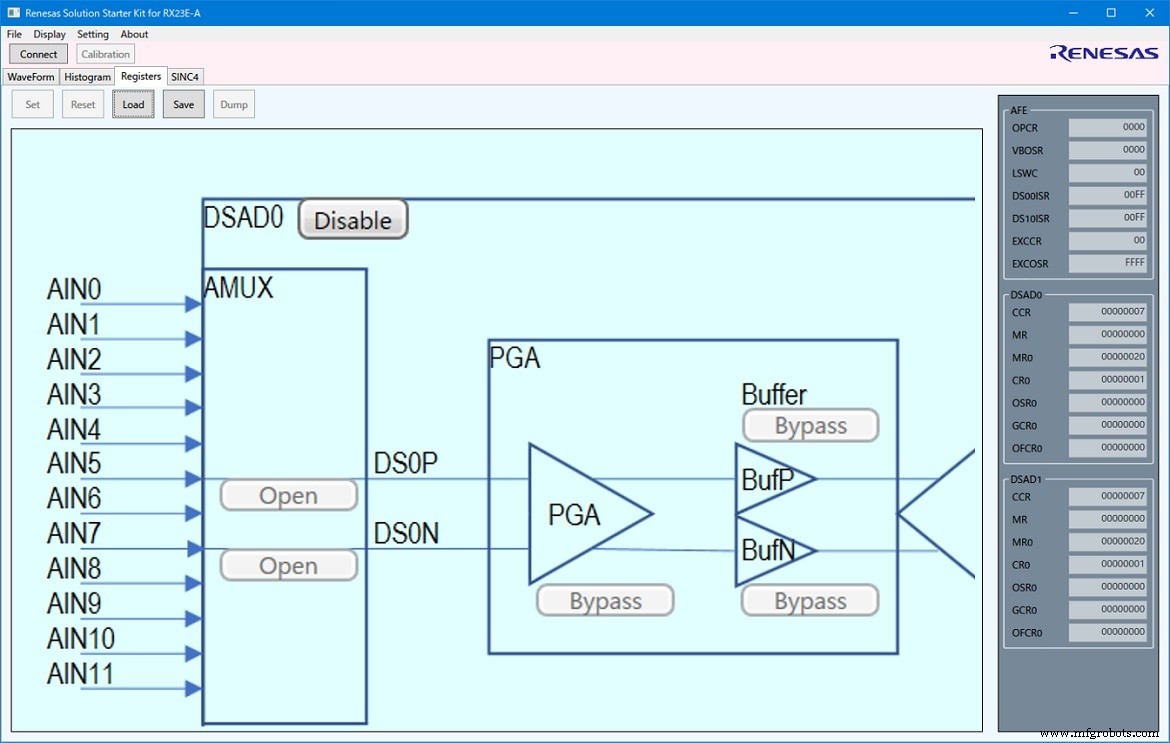

С помощью ПК и графического интерфейса набора (рисунок ниже) пользователи могут вводить и изменять настройки для различных параметров AFE и ADC, а также отображать графики и гистограммы результатов аналого-цифрового преобразования.
Питание осуществляется через USB-соединение. Кроме того, оценочную плату можно подключить к эмулятору для разработки приложений.
Стартовый комплект Renesas Solution для микроконтроллера RX23E-A стоит 464 доллара.
