Различные типы гибки труб

В производстве гибка труб играет одну из самых важных частей. Существует так много продуктов, изготовленных с использованием трубок, что было бы невозможно перечислить их все. Будь то гибка труб для каркаса безопасности гоночного автомобиля, изготовление труб, тромбонов или других музыкальных инструментов, лестничных перил в высотных зданиях или прецизионных гидравлических линий в самолете, точное формование труб сегодня является важной частью производства.

Форма этой трубки зависит от множества факторов, таких как тип материала, толщина стенки, требуемое количество и желаемая точность. Трубогибы обычно покупаются на основе этих факторов, и хотя может быть множество методов для достижения желаемой точности, обычно есть только один, который может учесть все задействованные факторы. Но что это за методы гибки труб? Как они работают и каковы преимущества одного процесса гибки труб по сравнению с другим? Ниже мы рассмотрим основы этих различных методов гибки труб и расскажем о преимуществах и недостатках каждого из них.

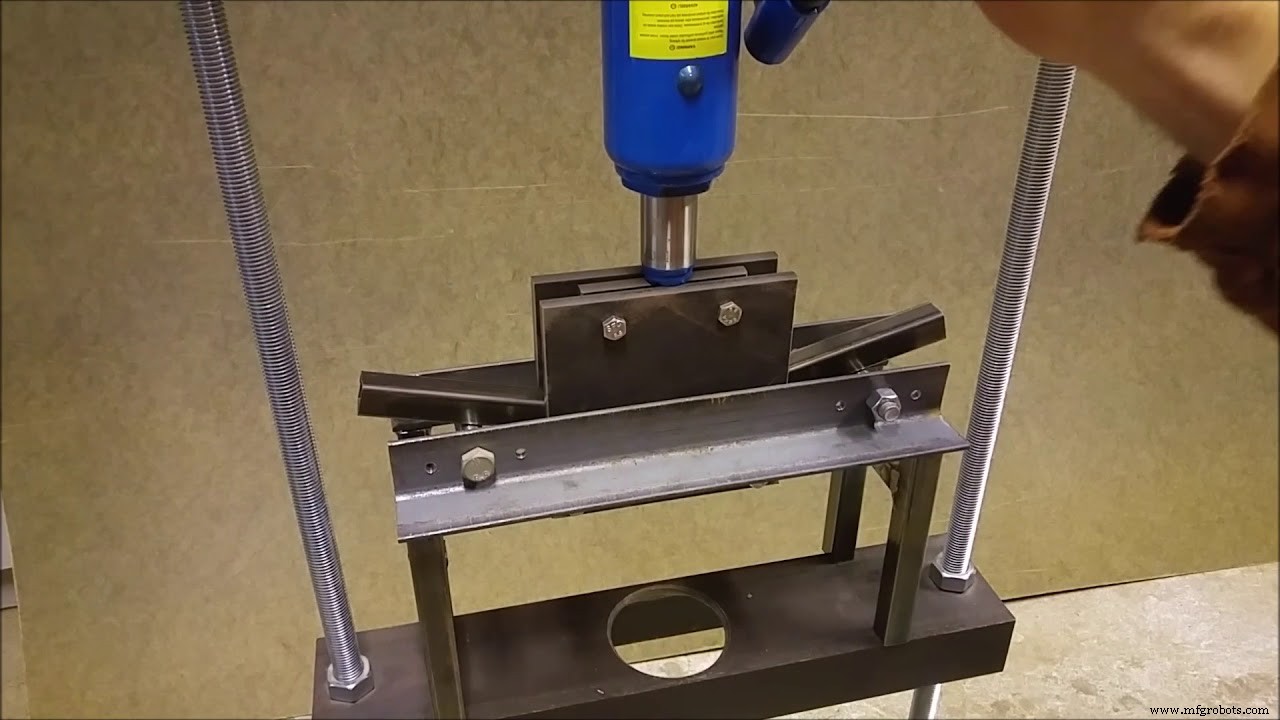

Изгиб пресса

Гибка прессом — это упрощенная форма гибки труб. С помощью листогибочного пресса, металлообрабатывающего станка, гидравлического пресса или аналогичного станка простой «гибочный штамп» прижимается к трубе или трубе, натянутой на две фиксированные опоры, заставляя ее соответствовать форме.

Преимущество пресс-гибки:

• Это недорогой процесс, требующий только простых инструментов, которые можно адаптировать к существующему оборудованию.
• Versatile может быть адаптирован для обеспечения гибкости при гибке труб, труб и сортового проката.

Недостаток гибки прессом:

• Трубки/трубы легко ломаются
• Плохая точность
• Плохая повторяемость
• Производство идет очень медленно.

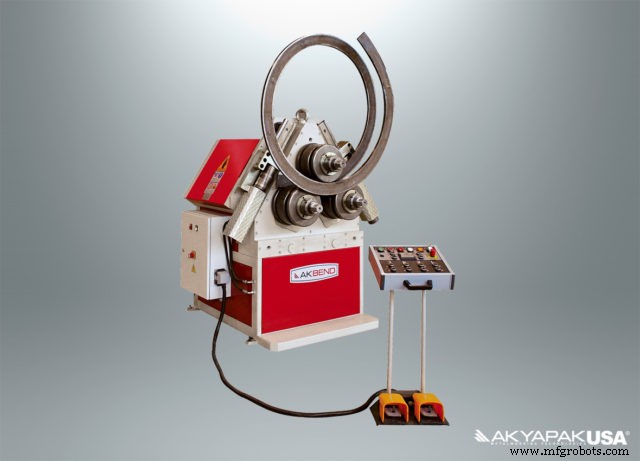

Изгиб

Роликовая гибка - это еще один метод гибки труб, в котором используется 3-х или 4-х валковая машина, называемая угловым валком или секционным валком, для протягивания трубы или трубы через валки, прижимая трубку к увеличивающемуся изгибу. В этом методе, подобно гибке прессом, используется треугольная схема из опорных роликов и прижимного ролика, однако, в отличие от гибки прессом, этот метод может изгибаться под разными углами с использованием роликов того же типа, когда труба или труба проходит через последовательность гибки с помощью электропривода. и поворотные ролики. Этот метод может быть простым и точным способом изгиба различных радиусов без необходимости использования специальных инструментов для желаемого радиуса изгиба.

Преимущество гибки рулонов

• На одном и том же станке можно изготавливать трубы различных радиусов, в том числе с разными углами.
• С помощью этого метода также можно формировать такие сечения, как трубы, стержни и уголки.

Недостаток гибки рулона

• Более медленный процесс, так как каждая пробирка обрабатывается вручную, что затрудняет получение точных результатов.
• Тонкостенные трубки могут легко сломаться, если радиусы изгиба слишком малы.
• Плохая точность
• Плохая повторяемость

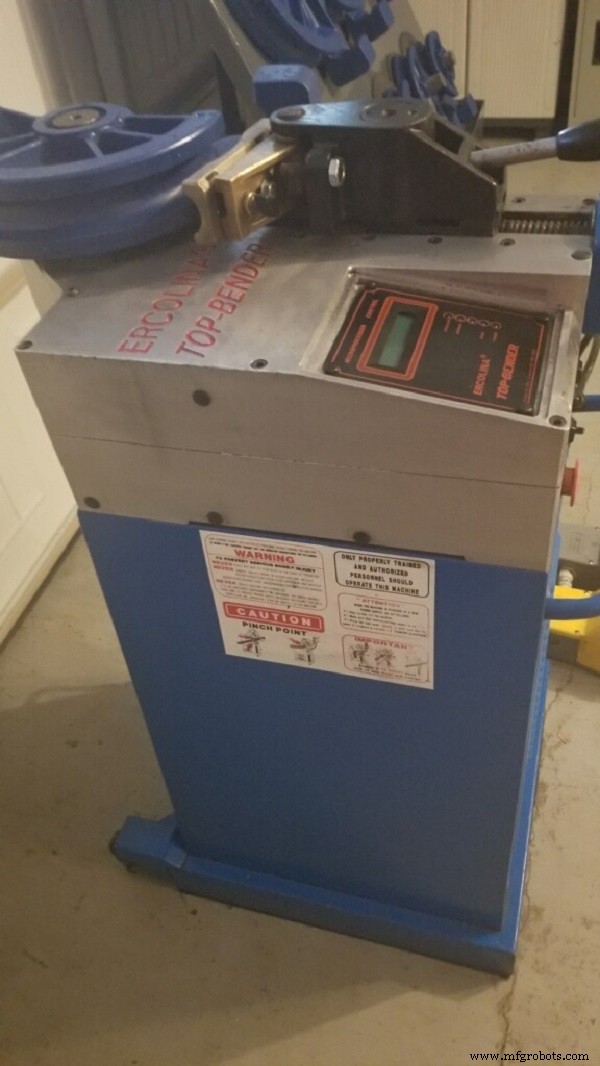

Гибка с вращающимся вытягиванием

Ротационно-вытяжная гибка на сегодняшний день является наиболее популярной формой гибки труб, поскольку она проще всего контролируется, более точна, воспроизводима и относительно доступна по цене. Система гибки с вращающейся вытяжкой состоит из трех различных инструментов:зажимной матрицы, нажимной матрицы и радиусной матрицы, которые удерживают и формируют трубу на протяжении всего процесса гибки. Труба крепится к гибочному штампу и «протягивается» вокруг штампа машиной с помощью гидравлического или электрического методов. Когда гибочная матрица вращается, трубка прочно удерживается на месте относительно вращающейся гибочной матрицы прижимной матрицей.

Преимущества ротационной гибки

• Точный и воспроизводимый
• Быстро

Недостатки ротационной гибки

• Оборудование предназначено для процесса гибки и поэтому менее гибко.
• Стоимость начальной машины
• Требуется инструмент для каждого используемого диаметра трубы/трубы и для каждого сформированного радиуса.

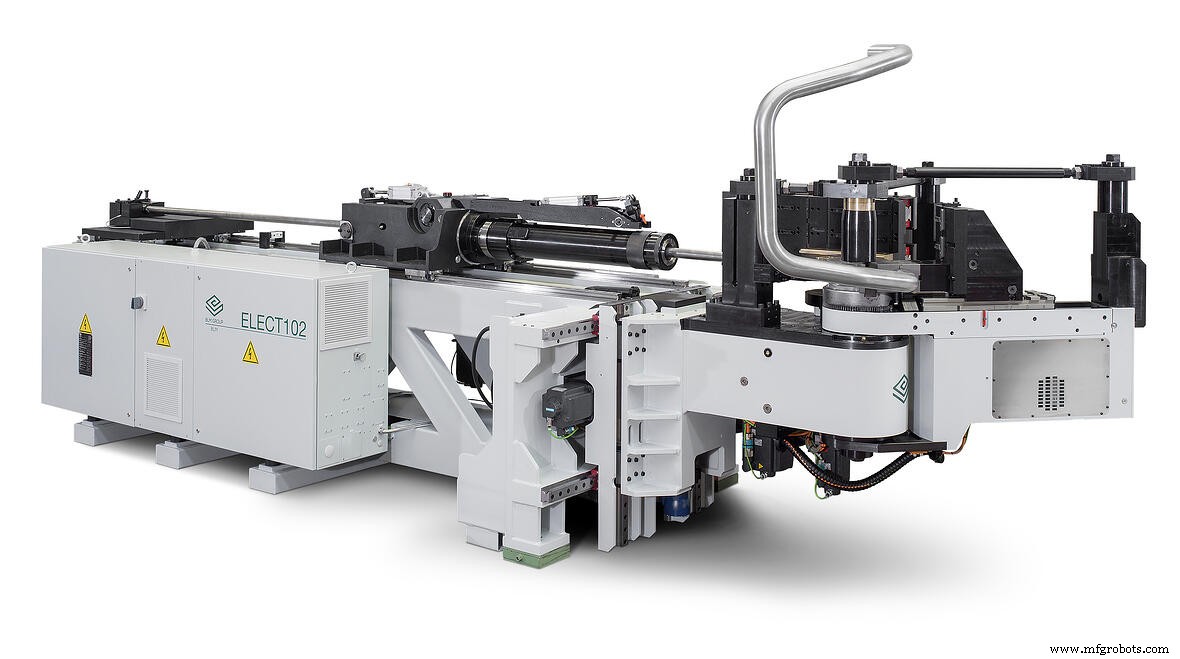

Гибка труб на оправке

Гибка труб на оправке на самом деле не является отдельным процессом от вышеперечисленного, гибка с вращательным вытягиванием вообще, а скорее дополнением к это. Обладая способностью формировать более узкие и точные радиусы, ротационный трубогиб может начать легко сжимать трубы в процессе формовки. Добавляя внутреннюю опору или оправку, в процессе формования стенки трубы можно удерживать прочно от разрушения. С добавлением оправки, вставленной в трубу и управляемой машиной во время процесса гибки, труба не сжимается сама по себе, когда она растягивается и формируется вокруг гибочной матрицы. Оправка лишь немного меньше внутреннего диаметра трубы изгибают и закрепляют несколькими гибкими опорами на гибкой шаровой оправке на ее конце. Эти шариковые оправки изгибаются при формировании трубы и позволяют трубе изгибаться, поддерживая трубу по всему диаметру, в то время как труба проходит по оправке в течение всего процесса гибки.

Преимущества гибки на оправке

• Точность и воспроизводимость
• Форма — округлость трубы сохраняется на протяжении всего процесса формования.
• Скорость

Недостатки изгиба оправки

• Стоимость
• Время настройки

Различные типы доступных методов гибки труб сильно различаются в зависимости от области применения, производительности и потребностей. Эксперты Southern Fabricating Machinery Sales, Inc. может помочь вам в рассмотрении вашей заявки и дать правильную рекомендацию для вашего процесса и бюджета. Позвоните нам сегодня по телефону 813-444-4555. или посетите нас в Интернете по адресу www.southernfabsales.com за наш выбор доступных трубогибочных станков, другие статьи, подобные этой, и все другие способы, которыми мы можем помочь вам получить преимущество в вашей производственной среде.
