Что такое швейцарская обработка и откуда она взялась?

Швейцарский токарный станок, также называемый токарным станком швейцарского типа или станком «швейцарского типа», представляет собой тип токарного станка (токарного станка), способного производить высокопроизводительные мелкие детали (диаметром 1,25 дюйма и менее). Они особенно эффективны при обработке длинных и тонких деталей благодаря уникальной конструкции, позволяющей инструменту выполнять операции обработки в непосредственной близости от опорной цанги/направляющей втулки. В сочетании с другими уникальными приспособлениями, такими как закручивание нити многие высокоточные мелкие детали массового производства могут быть легко изготовлены. Но откуда взялась «обработка в швейцарском стиле»?

Швейцарское происхождение
Если вы догадались, что он был изобретен в Швейцарии, вы правы. Еще в 1800-х годах машины претерпевали радикальные изменения, поскольку казалось, что нет ничего невозможного. Часовые мастера в Швейцарии производили все меньшие и меньшие компоненты, чтобы сделать свою продукцию более портативной (например, карманные часы или наручные часы), а доступное оборудование просто не обеспечивало достаточной поддержки для точной обработки крошечных диаметров, не изгибая и, таким образом, не разрушая токарную деталь. Им требовалось решение, которое позволяло бы обрабатывать очень маленькие детали, поддерживая их в течение всего процесса обработки.

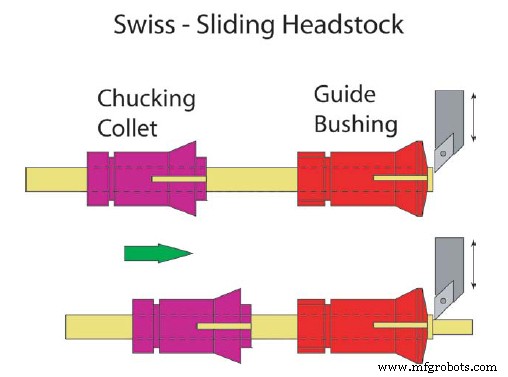

В Биене, Швейцария, у часовщика Якоба Швейцера возникла новая идея перемещать деталь вдоль продольной оси токарного станка вместо того, чтобы перемещать резцедержатель вниз по детали, как это делают традиционные токарные станки. Кроме того, он предполагал, что деталь будет поддерживаться токарной бабкой с механическим приводом, которая перемещает деталь через направляющую втулку, обеспечивая ее полную поддержку в процессе обработки. Благодаря этой новой конструкции токарные инструменты могли выполнять необходимые операции обработки в непосредственной близости от опорной цанги, что обеспечивало необходимую жесткость. Этот гениальный подход к традиционному токарному станку изначально был известен как «пластинчатые станки» (имеется в виду оригинальная конструкция всех компонентов, собираемых на стальной или чугунной «плите»), получивший прозвище «швейцарский», когда процесс был вынесен за пределы Швейцария.

К середине 1880-х годов эти машины производились серийно Николя Юнкером из Junker &Cie из Мутье, Швейцария, которая была и остается мировой столицей часового дела. Более поздние версии включали кулачки для автоматизации процесса движения для повторного производства (в конце концов, они были часовщиками). Сегодня эта компания является частью Tornos SA, ведущего производителя механизмов с раздвижной передней бабкой, и хотя конструкции с годами менялись, а контроллеры ЧПУ были включены в их использовать основной принцип скользящей бабки не имеет.

Дизайн

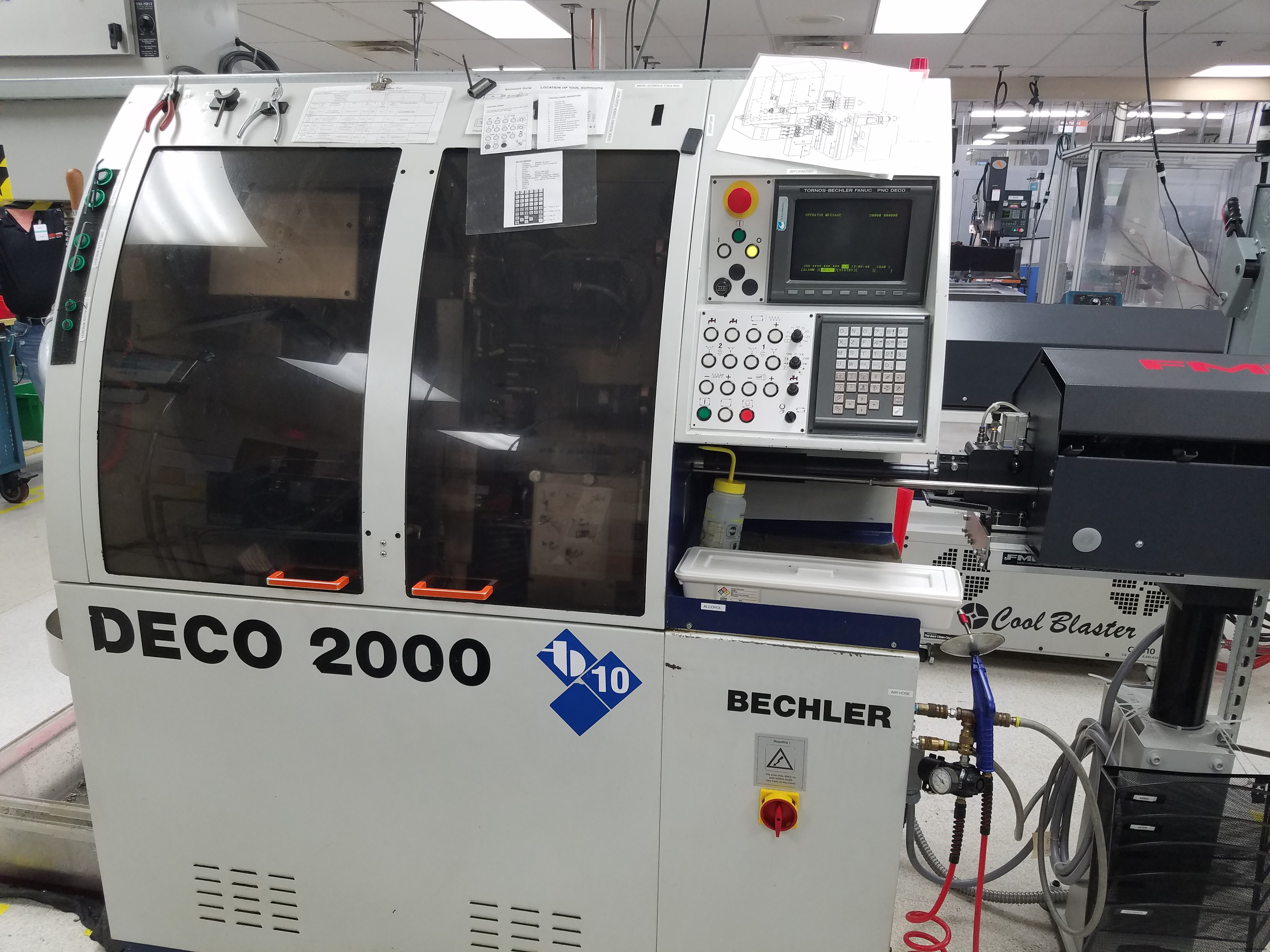

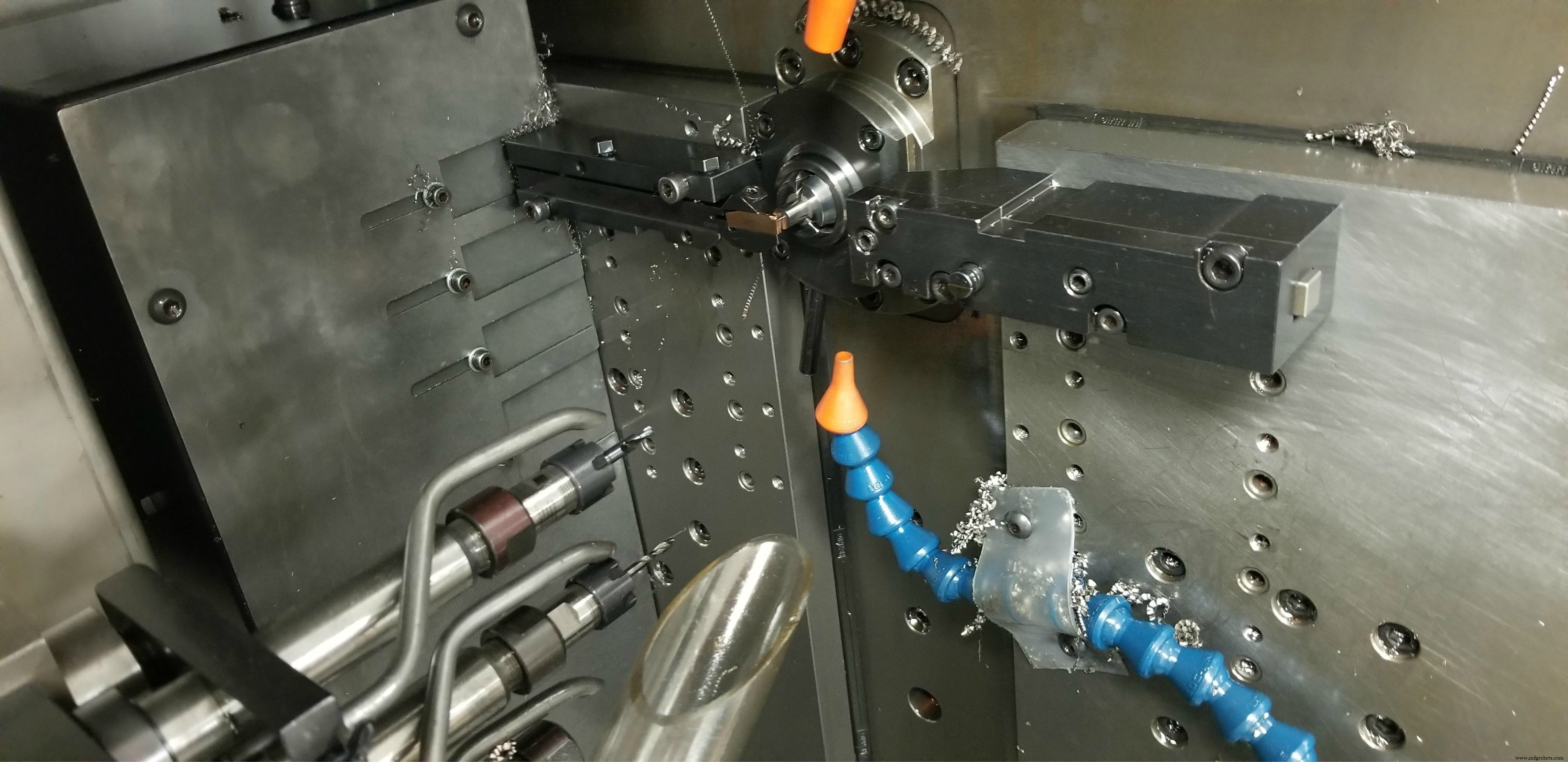

Сегодняшние станки по-прежнему включают в себя основные принципы станка «Пластина», то есть скользящую переднюю бабку, но системы позиционирования кулачков были заменены контроллерами с ЧПУ, и сегодня они намного быстрее, лучше оснащены инструментами и более эффективны. Эти станки отлично подходят для изготовления сложных мелких деталей с множеством функций, включая фрезерование, сверление и нарезание резьбы. На следующих фотографиях вы можете увидеть 10-миллиметровый станок Tornos Deco 2000, а на следующем фото показана рабочая зона с частью, выступающей из направляющей втулки.

Рынок
Хотя «швейцарские винтовые станки» больше не ограничиваются часовщиками, они по-прежнему широко используются в этой отрасли. Еще одна отрасль, в которой широко используется эта технология, — это медицинская промышленность, где хирургические винты и инструменты изготавливаются в соответствии с очень строгими стандартами, однако технология этим не ограничивается. либо. Краткий список отраслей, в которых применяется швейцарская обработка, включает:

• Аэрокосмическая промышленность
• Часовая индустрия
• Медицинские хирургические инструменты и устройства
• Компьютер и соединители
• Топливные системы
• Системы защиты

Ниже приведена фотография многих распространенных деталей, изготовленных на швейцарском винтовом станке, обратите особое внимание на некруглые элементы, которые могут производить эти станки.

Материалы
Типы материалов различаются на станках швейцарского типа, и, как и многие другие процессы обработки, они могут обрабатывать как обычные, так и экстремальные сплавы. Все нижеперечисленные материалы вполне соответствуют возможностям токарного станка Swiss.

• Алюминий
• Латунь
• Углеродистая сталь
• Медь
• Экзотика
• Монель
• Никель
• Нейлон
• Пластик
• Нержавеющая сталь
• Титан

Одним из ключевых преимуществ Swiss Style Machining является возможность обработки более мелких, длинных и сложных деталей. В других формах обработки инструмент приближается к открытой токарной детали, тогда как в Swiss Machining деталь направляется и поддерживается инструментом, что обеспечивает превосходную точность для более длинных, тонких компонентов и небольших деталей, какими бы сложными они ни были. Уникальная конструкция также позволяет выполнять токарную и фрезерную обработку одновременно, когда вместо инструмента перемещается заготовка. На швейцарском станке можно не только выполнять токарные и фрезерные операции, но и выполнять их одновременно, что обеспечивает невероятную эффективность и производительность.

В Southern Fabricating Machinery Sales, Inc. мы являемся экспертами в области токарных станков в швейцарском стиле и с нетерпением ждем возможности обсудить ваше применение и потребности. Позвоните нам сегодня по телефону 813-444-4555. или посетите нас в Интернете по адресу www.southernfabsales.com
