Проект электроники Infinity Mirror Music VU Meter с использованием микросхемы LM3915

<основной класс="главный сайт" id="главный">

В этом проекте по электронике я покажу вам, как можно сделать этот потрясающе выглядящий измеритель громкости музыки Infinity Mirror. Вы можете посмотреть следующее видео или прочитать письменное руководство ниже для получения более подробной информации.

Электронная часть

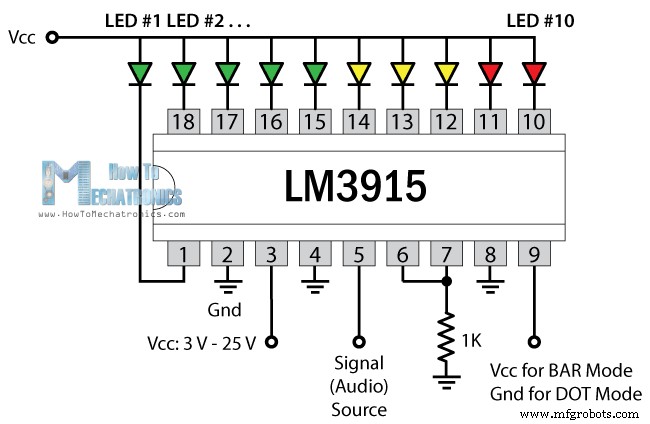

Начнем с электронной части. Этот проект основан на интегральной схеме LM3915, которая может измерять аналоговые уровни напряжения и управлять десятью светодиодами. Вот основные принципиальные схемы.

Микросхема может питаться от 3 В до 25 В на Vcc, контакт № 3 и Gnd, контакт № 2. Аналоговый сигнал поступает на контакт № 5, контакты с 6 по 8 используются для регулировки опорного напряжения или считывания, а контактный номер 9 используется для выбора режима Bar или Dot. Десять выходных контактов имеют активный низкий уровень с током от 1 мА до 30 мА, поэтому светодиоды должны быть подключены с отрицательным выводом к выходам микросхемы, и нет необходимости в резисторах.

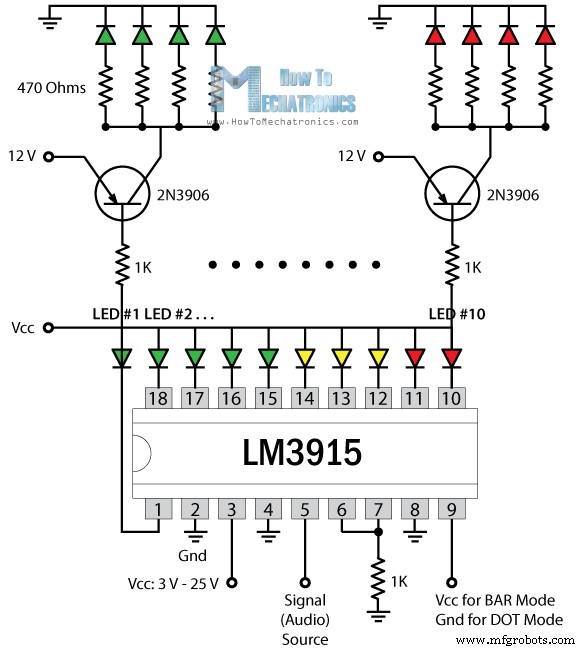

Теперь, поскольку 10 светодиодов слишком мало для такого проекта, я немного изменил принципиальную схему.

На каждый выход вместо светодиода подключил PNP-транзистор, через резистор 1к для защиты, а на коллектор каждого транзистора подключил по 4 светодиода через резисторы 470 Ом. Таким образом, я подключил в общей сложности 40 светодиодов.

Компоненты, необходимые для этого проекта, можно получить на любом из указанных ниже сайтов:

• ИС LM3915………………………….
• Сверхъяркие красные светодиоды…………
• Резистор 40 x 470 Ом………..
• Переключение……………………………………
• Разъем питания………………………….
• Аудиоразъем…………………………..
• Потенциометр……………….……
• Адаптер 12 В 2 А…………….…….
• Светоотражающая оконная пленка………

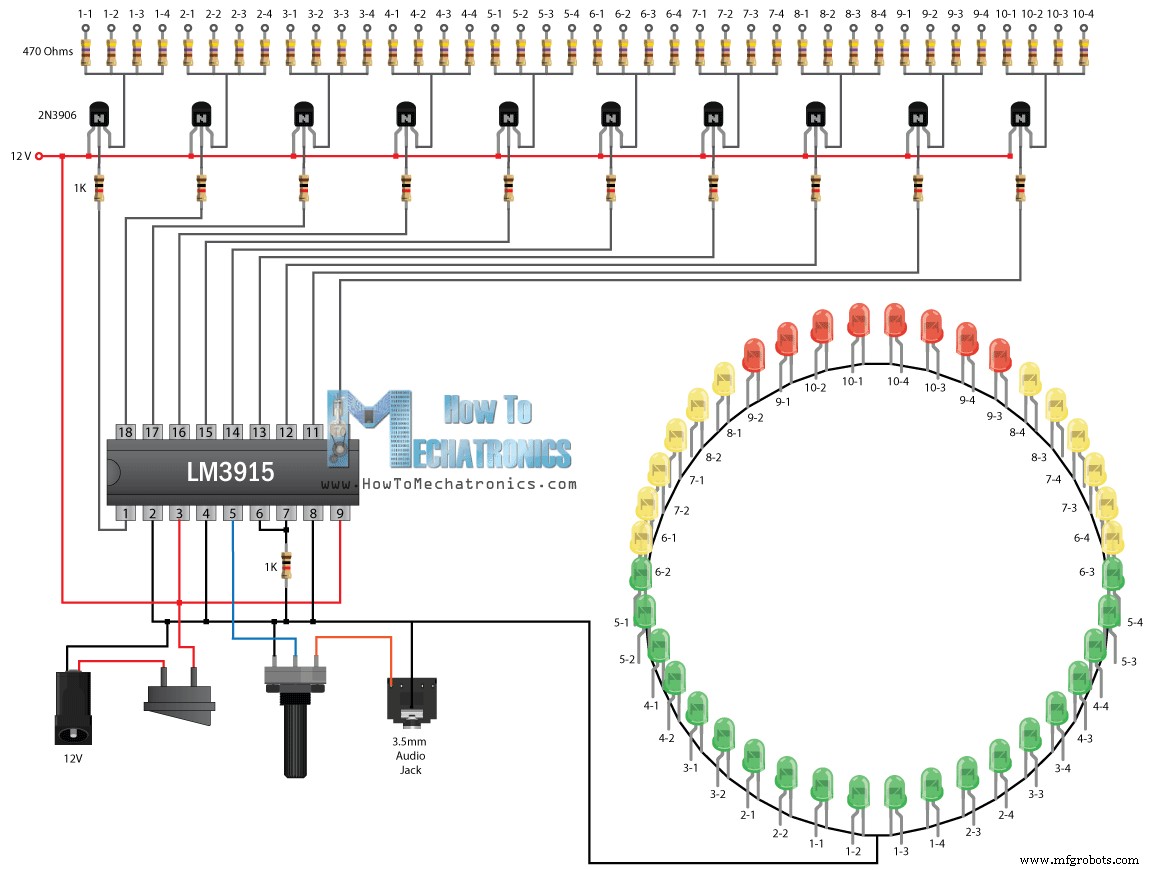

Вот полная принципиальная схема того, как все должно быть подключено.

Как работает Infinity Mirror — объяснение

Теперь мы готовы двигаться дальше и начать строить бесконечное зеркало. Суть бесконечного зеркала заключается в том, что светодиод или источник света необходимо поместить между зеркалом и стеклом, на которое наклеена оконная пленка с коэффициентом отражения 50–80 %.

В зависимости от качества пленки и степени отражения, которое она обеспечивает, свет будет продолжать отражаться между зеркалом и стеклом, но в то же время часть света будет выходить через стекло. Поэтому с другой стороны пленочного стекла вы сможете увидеть эффект бесконечности.

Создание бесконечного зеркала

Итак, стекло и корпус, которые я использовал для этого проекта, взяты от настенных часов, и мне удалось найти подходящее зеркало того же размера. Далее нам нужно что-то, на что мы будем крепить светодиоды, которые будут удерживать их между зеркалом и стеклом.

Для этой цели я использовал пенополистирол толщиной 5 мм, но также можно использовать картон или что-то подобное. После установки всех светодиодов нам нужно спаять все отрицательные выводы вместе и припаять отдельный провод к каждому положительному выводу.

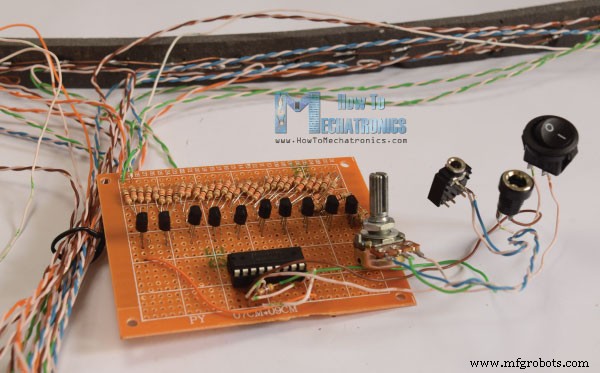

Далее нам нужно припаять все электронные компоненты, как описано на принципиальной схеме ранее. Как только мы закончим с этим, нам также нужно припаять все провода, идущие от светодиодов, к печатной плате.

На этом этапе может быть немного грязно из-за большого количества проводов, поэтому вы должны быть осторожны при их подключении. Когда вы закончите с этим, вы должны проверить, правильно ли работает электроника.

Далее нам нужно собрать все воедино. Итак, в корпусе сначала идет пленочное стекло, а поверх него пенопласт со светодиодами.

После того, как они закреплены на месте, поверх них идет зеркало, которое также крепится с помощью клеевого пистолета. Осталось сделать подставку для бесконечного зеркала. Для этого я использовала металлическую коробочку от парфюма именно такого размера, как мне было нужно.

Поэтому я прикрепил бесконечное зеркало к коробке с помощью клеевого пистолета, обрезал его крышку по размеру, проделал отверстия и прикрепил разъем питания, аудиоразъем, потенциометр и переключатель.

Вот и все, и я надеюсь, вам понравился этот проект электроники. Не стесняйтесь задавать любые вопросы в разделе комментариев ниже.
