Как переключить электрический водонагреватель между 120 В и 240 В?

Как переключить цепь водонагревателя между 240 В и 120 В с помощью переключателей?

В серии статей о проводке электрического водонагревателя мы покажем, как изменить входное напряжение водонагревателя со 120 В на 240 В и наоборот с помощью трехпозиционного переключателя, переключателей DPDT и таймера T106. .

Этот метод используется для уменьшения счетов за электроэнергию. Другими словами, вы можете использовать электрический водонагреватель на 240 В переменного тока, когда цены ниже или по той же цене в часы пик и при нормальной работе, или когда требуется более быстрое восстановление горячей воды.

Вы можете включить электрический водонагреватель на 120 В в часы пик, чтобы снизить расходы на электроэнергию или снизить потребность в горячей воде.

Имейте в виду, что водонагреватель с одинаковой мощностью может работать как от сети переменного тока 120 В, так и от сети 240 В

Как известно, тот же водонагреватель, рассчитанный на 240 В, может работать и на 120 В. Имейте в виду, что вы не можете использовать водонагреватель на 120 В на 240 В переменного тока. В этом случае нагревательный элемент может повредиться или перегореть, что может привести к возгоранию. См. следующие рекомендации.

• ❌ Вы не можете подключить водонагреватель на 120 В к 240 В или 277 В.
• ❌ Вы не можете подключить водонагреватель на 240 В к 277 В или 480 В.
• ✔️ Водонагреватель на 240 В можно подключить к сети переменного тока 208 или 120 В. (Медленный нагрев)

Для последнего из них работа обогрева будет медленнее на 1/4 и подходит для работы в непиковые часы.

Когда мы используем электрический водонагреватель 240 В переменного тока с напряжением питания 120 В переменного тока, это уменьшит количество тепла, рассеиваемого в баке водонагревателя. Другими словами, водонагреватель мощностью 4500 Вт будет нагреваться медленнее при 120 В переменного тока вместо 240 В переменного тока, потому что общая мощность падает при снижении напряжения. Это тот же случай, когда мы поставляем лампочку с номинальным напряжением от 120 В до 240 В, она будет светиться тусклее по сравнению с номинальным источником питания 240 В.

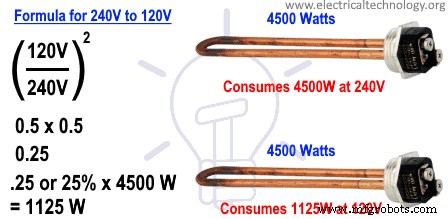

Формула преобразования 240 В переменного тока в 120 В переменного тока

В случае нагревательных элементов мощностью 4500 Вт

( 120 В / 240 В ) ²

0,5 x 0,5 =0,25

Таким образом, водонагреватель мощностью 4500 Вт будет потреблять воду

4500 Вт при работе от сети 240 В и

4500 Вт x 0,25 =1125 Вт

1125 Вт при работе от сети 120 В.

Ниже представлены различные методы преобразования цепей переменного тока 120 В и 240 В для водонагревателя.

Переключение водонагревателя между 120 В и 240 В с помощью трехпозиционного переключателя

Чтобы переключить цепь между 120 В и 240 В для водонагревателя с помощью трехпозиционного переключателя на 30 А, просто подключите линию (L₁ ) от главного распределительного щита через автоматический выключатель 30А к водонагревателю. Подключите вторую линию (L₂ ) от CB и нейтрали от DB к верхней клемме и нижней клемме трехходового переключателя соответственно. Общая клемма слева должна быть подключена к водонагревателю. Не забудьте подключить трехпозиционный переключатель и водонагреватель к проводу заземления.

Работа схемы:

• Верхнее положение 3-позиционного переключателя =L₁ и L₂ подключены к водонагревателю =240 В переменного тока
• Нижнее положение трехпозиционного переключателя =L₁ и нейтраль подключены к водонагревателю =120В переменного тока.

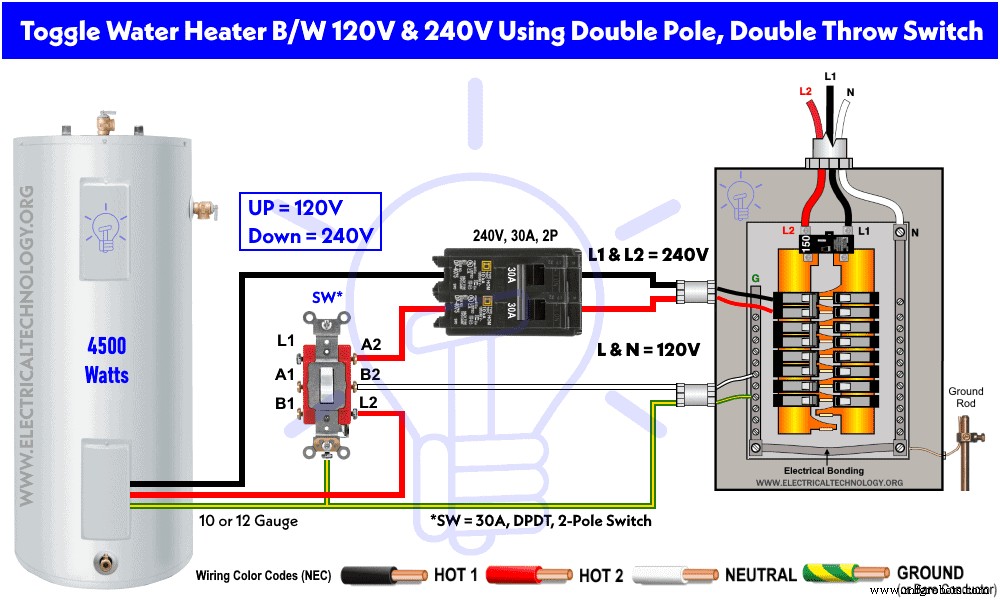

Переключение водонагревателя между 120 В и 240 В с помощью двухполюсного двухпозиционного переключателя

Та же операция может быть выполнена с помощью двухполюсного DPDT (двухполюсного двойного сквозного переключателя), как описано выше. Для этого просто подключите L₁ напрямую к водонагревателю через 30А CB. L2 от выключателя и нейтраль от главного распределительного щита должны быть подключены к клеммам A2 и B2 на правой стороне 2-полюсного переключателя DPDT. Клемма L2 переключателя DPDT должна быть подключена непосредственно к водонагревателю. Обеспечьте надлежащее заземление двухполюсного двухпозиционного переключателя и водонагревателя, как показано ниже.

Работа схемы:

• Верхнее положение переключателя DPDT =L₁ и нейтраль соединены (через B₂ и L₂ клеммы) к водонагревателю =120 В переменного тока
• Нижнее положение переключателя DPDT =L₁ и L₂ соединены (через A₂ и L₂ клеммы) к водонагревателю =240 В переменного тока.

Переключение водонагревателя между 120 В и 240 В с помощью DPDT-переключателя с отключенным центром

Вышеупомянутые два метода предназначены только для переключения цепи между 120 В и 240 В. Чтобы добавить дополнительную операцию, то есть 120 В, выключение и 240 В, мы можем использовать двухполюсный переключатель DPDT с выключенным центром.

Для этого просто следуйте конфигурации проводки, как показано на приведенной ниже схеме. Используйте автоматический выключатель на 30 А для 240 В и 20 А для 120 В.

Работа схемы:

• Верхнее положение переключателя DPDT =L и нейтраль соединены (через B₁ , L₁ и Б₂ , L₂ клеммы) к водонагревателю =120 В переменного тока
• Центральное положение переключателя DPDT =переключатель ВЫКЛ — нет подачи воды на водонагреватель.
• Нижнее положение переключателя DPDT =L₁ и L₂ соединены (через A_1, , А₂ и L₂ клеммы) к водонагревателю =240 В переменного тока.

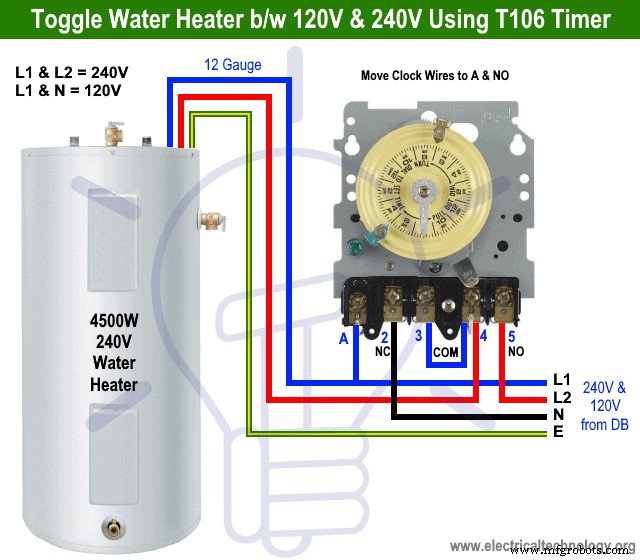

Переключение водонагревателя между 120 В и 240 В с помощью таймера T106

Для этого просто переместите провод двигателя часов с клеммы COM на клемму NO (нормально разомкнутая). Эта конфигурация будет работать как для 120 В, так и для 240 В, тогда как 120 В будут потреблять 25% от общей номинальной мощности 4500 Вт, что составляет 1125 Вт в случае 120 В.

Дополнительные методы для водонагревателя от 120 В до 240 В и наоборот:использование автоматического или ручного переключателя (Change Over Switch), использование таймера (T106, T1906, T1975 и т. д.) или таймера SPDT. с сухим реле NO NC, устанавливающим DIP-переключатель на 120 В.

Примечание. Перед подключением и установкой выполните проверку целостности клеммы переключателя. Используйте провод калибра 10 для 240 В и провод калибра 12 для выключателя 120 В от коробки главной панели (центр нагрузки или панель выключателя) в приведенных выше руководствах по подключению. Следуйте руководству пользователя или обратитесь к лицензированному электрику для правильной установки. Все вышеприведенные схемы подключения предназначены для неодновременной (неконфликтной) работы ТЭНов и термостата.

Примечание. Красный цвет  иллюстрирует линию или Этап провод и черный цвет показывает нейтральный провод на приведенных выше рисунках. Вы можете использовать региональные цветовые коды проводки, например, IEC или NEC.

Цветовые коды проводки — 120 В и 240 В

Мы использовали красный  для Прямых трансляций или Этап , Черный для нейтральных и Зеленый  для заземляющего провода. Вы можете использовать определенные коды городов, например IEC – Международная электротехническая комиссия. (Великобритания , ЕС  и т. д.) или NEC (Национальный электротехнический кодекс [США и Канада ] где;

NEC:

• Однофазный, 120 В переменного тока:

Черный = Фаза или Линия , Белый = Нейтрально и Зеленый /Желтый = Заземляющий проводник

• Однофазный, 240–208 В переменного тока:

Черный = Этап 1  или Строка 1 , Красный  = Строка 2,  Синий  =строка 3, белая /  Серый  =нейтрально  и Зеленый /Желтый = Заземляющий проводник

МЭК:

• Однофазный, 230 В переменного тока:

Коричневый  = Фаза или Линия , Синий  = Нейтрально и Зеленый = Заземляющий проводник

Внимание!

• Отключайте питание перед заменой, ремонтом, устранением неисправностей, техническим обслуживанием и установкой электроприборов и оборудования.
• Используйте правильный размер кабеля и провода, следуя этому простому методу расчета (Как определить подходящий размер кабеля для установки электропроводки)
• Невыполнение этого требования может привести к поражению электрическим током, серьезной травме, пожару или даже смерти.
• Пожалуйста, следуйте инструкциям руководства, кодам городов или обратитесь к лицензированному электрику для правильной установки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации, а также в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
