Как подключить термостат одновременного водонагревателя 240 В?

230 В и 240 В продолжают подключение термостата с двойным электрическим водонагревателем мощностью 9 кВт

В серии проводки электрического водонагревателя и термостата мы покажем непрерывную, т.е. одновременную проводку двойных нагревательных элементов (9000 Вт (каждый по 4500 Вт) и термостатов на 240 В и Электрический водонагреватель 230 В. Вы можете ознакомиться с постом с инструкциями по монтажу проводки неодновременного водонагревателя 240 В.

Как мы уже говорили об  одновременном (непрерывном) и неодновременном (не непрерывном). Короче говоря, спорные или одновременные термостаты и нагревательные элементы работают одновременно, питаясь независимо друг от друга, в то время как в непостоянном (неодновременном) верхний нагревательный элемент отключается, когда он завершает работу, и включает нижний термостат. и нагревательный элемент автоматически из-за конфигурации проводки.

В этом посте мы покажем двойной элемент мощностью 9 кВт (нагревательный элемент по 4,5 кВт каждый) с питанием 240 В и 230 В переменного тока с термостатом и проводкой нагревательных элементов для непрерывной работы, т.е. оба термостата и нагревательный элемент будут работать сразу, так как они получают отдельное питание от основного распределительного щита.

Электропроводка термостата водонагревателя с двумя элементами, 240 В переменного тока, мощностью 9 кВт

Для одновременной проводки водонагревателя мощностью 9000 Вт мы использовали красный и черный провода в качестве линии 1 и линии 2 для 240 В переменного тока и линии и нейтрали для 230 В переменного тока соответственно.

Одновременное подключение 240 В

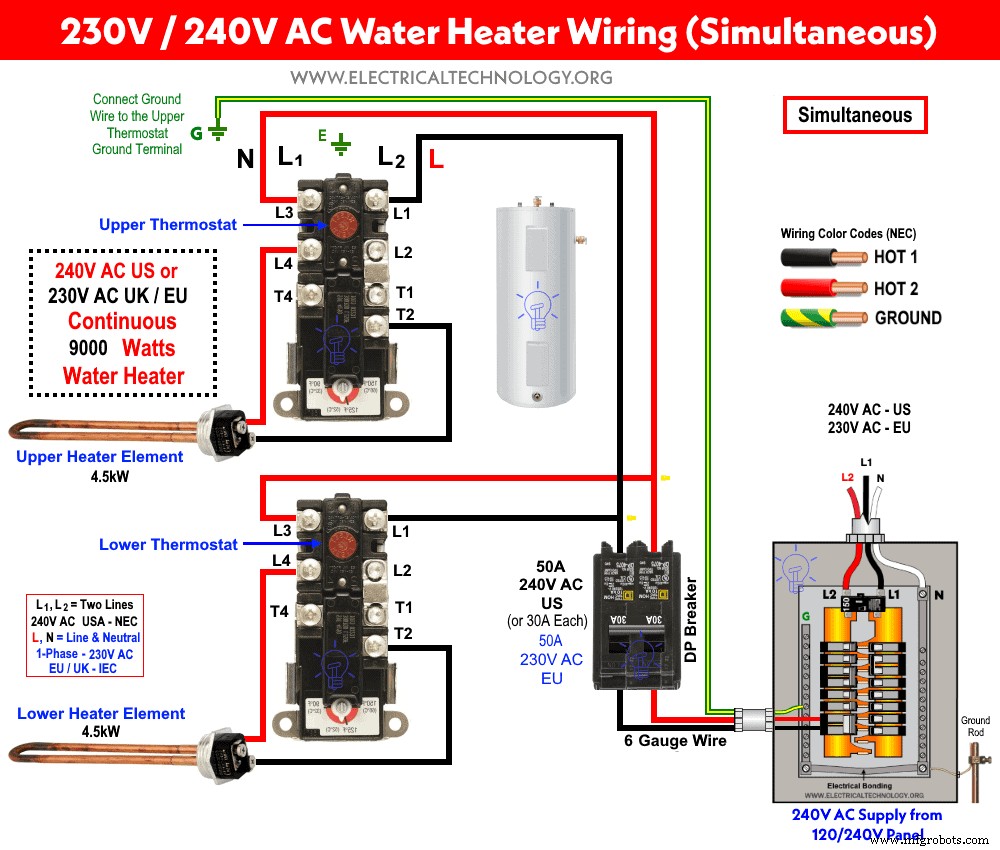

Обе линии от основной панели 120В/240В в качестве источника питания подключены к термостатам и нагревательным элементам. Л₁ подключается к левой стороне верхнего термостата и нижнего термостата L₃ через автоматический выключатель на 50 ампер и предохранительные выключатели на 45–50 ампер. Тот же источник питания подключен к нижнему термостату и нагревательному элементу, за которым следует тот же автоматический выключатель и выключатель. Вы можете использовать два автоматических выключателя на 30 А для двух термостатов и нагревательных элементов вместо одного автоматического выключателя на 50 А.

L₄ и Т₂ выводы обоих термостатов соединены с верхним и нижним нагревательными элементами. В случае одиночного автоматического выключателя (50 А) можно использовать провод калибра 6, тогда как калибр 10 подходит в случае двух отдельных автоматических выключателей на 30 А каждый.

Соответствующая проводка водонагревателя:

• Как подключить термостат одновременного нагрева воды 120 В?
• Как подключить термостат водонагревателя 120 В — неодновременный?

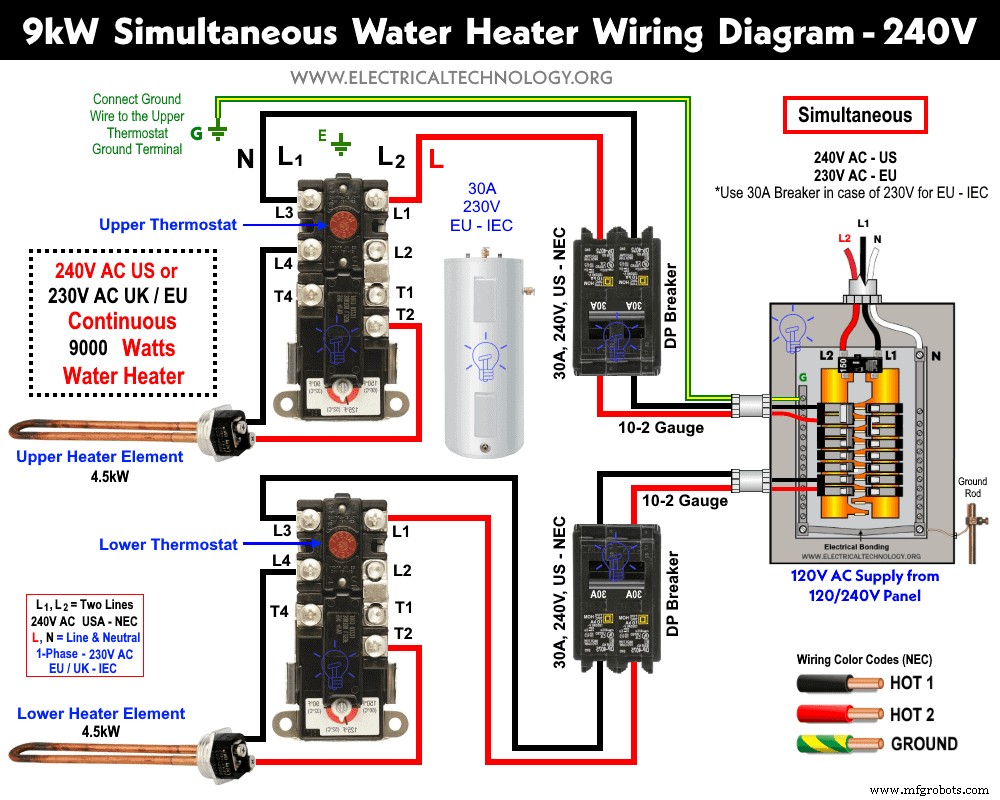

 На следующей схеме подключения показано, что водонагреватель мощностью 9000 Вт подключен для одновременной работы, где и термостаты, и элементы подключены к отдельным двухполюсным автоматическим выключателям по 30 А каждый.

Соответствующая проводка обогревателя:

• Как подключить трехфазный термостат одновременного нагрева воды?
• Как подключить 3-фазный неодновременный термостат водонагревателя?

Одновременное подключение 230 В

Непрерывное подключение однофазного водонагревателя на 230 В такое же, как указано выше для 240 В, с той лишь разницей, что L₁ и L₂ обозначаются линейными и нейтральными проводами.

Автоматический выключатель, ток и номинал переключателя:

В случае питания 240 В переменного тока:

• Общая мощность =9 кВт.
• Ток нагрузки =9 кВт / 240 В =37,5 А .

Поскольку мощность выключателя должна составлять 125 % от общего тока нагрузки, поэтому

• 37,5 x 125 %
• 37,5 A x 1,25 =46,875 A

Ближайший безопасный предел – предохранитель или автоматический выключатель на 50 А.

Другими словами, выключатель на 50 А с питанием 240 В может безопасно выдерживать 9000 Вт. Если мы примем рейтинг 80% для бесперебойной работы и будущей нагрузки, то:

• 50 А x 240 В x 80 %
• 50 А x 240 В x 0,8 =9 600 Вт.

Это означает, что система может безопасно выдерживать нагрузку до 9,6 кВт при мощности нашего нагревателя 9 кВт.

Примечание. Красный цвет  иллюстрирует линию или Этап провод и черный цвет показывает нейтральный провод на приведенных выше рисунках. Вы можете использовать региональные цветовые коды проводки, например, IEC или NEC.

Соответствующая проводка нагревателя:

• Как переключить электрический водонагреватель между 120 В и 240 В?
• Как управлять электрическим водонагревателем с помощью переключателей?

Внимание!

• Отключайте питание перед заменой, ремонтом, устранением неисправностей, техническим обслуживанием и установкой электроприборов и оборудования.
• Используйте переключатель с подходящим напряжением и номиналом силы тока, проводом соответствующего сечения и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
• Невыполнение этого требования может привести к поражению электрическим током, серьезной травме, пожару или даже смерти.
• Пожалуйста, следуйте инструкциям руководства, кодам местных зон или обратитесь к лицензированному электрику для правильной установки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
