Как подключить 3-фазный термостат с неодновременным водонагревателем?

Трехфазный непрерывный несбалансированный двухэлементный электрический водонагреватель, проводка термостата

В нашем сегодняшнем посте мы покажем трехфазные неодновременные и несбалансированные термостаты электрических водонагревателей и проводку двойных нагревательных элементов (480 В и 400 В переменного тока) в серии проводки и установки электрического водонагревателя.

Мы уже знаем разницу между сбалансированным и несимметричным (несимметричным) трехфазным подключением водонагревателя, обсуждаемым в трехфазном одновременном подключении водонагревателя, поэтому мы будем придерживаться трехфазного непостоянного подключения. только проводка водонагревателя.

Трехфазное неодновременное и несбалансированное подключение термостата водонагревателя

Неодновременный или непостоянный режим означает, что одновременно работает только один нагревательный элемент и соответствующий термостат либо нижний, либо верхний. Другими словами, верхний и нижний термостаты и нагревательные элементы соединены таким образом, что они зависят друг от друга. Когда верхний нагревательный элемент выполняет свою работу, конфигурация проводки автоматически отключает верхний термостат, а также нагревательный элемент и соединяет нижний термостат и нагревательный элемент.

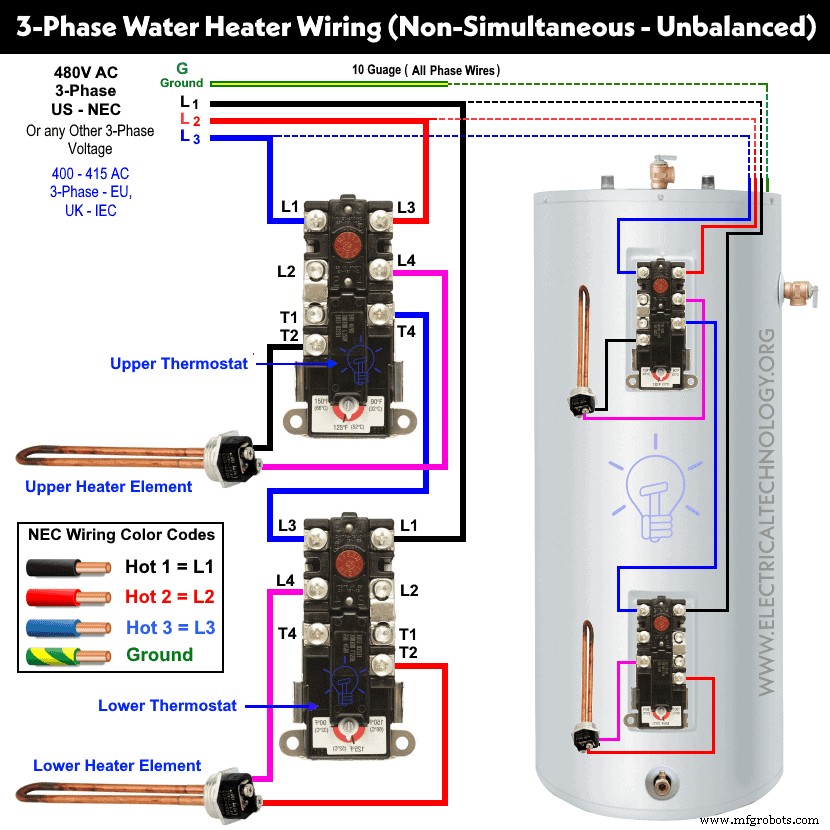

Имейте в виду, что и нижний, и верхний термостаты имеют ЭКО-защиту, т. е. оба одинаковы. В этом проводном соединении линия 1 (черная) подключается к верхней клемме термостата L₁ и последний L₃ клеммы нижнего термостата через клемму T₄ верхнего термостата. Линия 2 (красная) подключена к L₃ клемма верхнего термостата, а линия 3 (синяя) напрямую подключена к L₁ нижнего термостата.

Верхний нагревательный элемент подключен через T₂ и Т₄ верхнего термостата, а нижний нагревательный элемент подключен к L₄ и Т₂ клеммы нижнего термостата.

Эта же схема подключения может использоваться для трехфазного переменного тока 480 В (США — NEC). или любой другой трехфазный источник питания, например 3-фазный, 400–415 В переменного тока (Великобритания и ЕС – IEC) . Обратите внимание, что мы использовали красный, черный и синий цвета для трехфазных горячих линий только в иллюстративных целях. Вы можете следовать региональным электротехническим нормам и цветам проводки (см. раздел ниже).

Автоматический выключатель и размер провода для 3-фазного водонагревателя

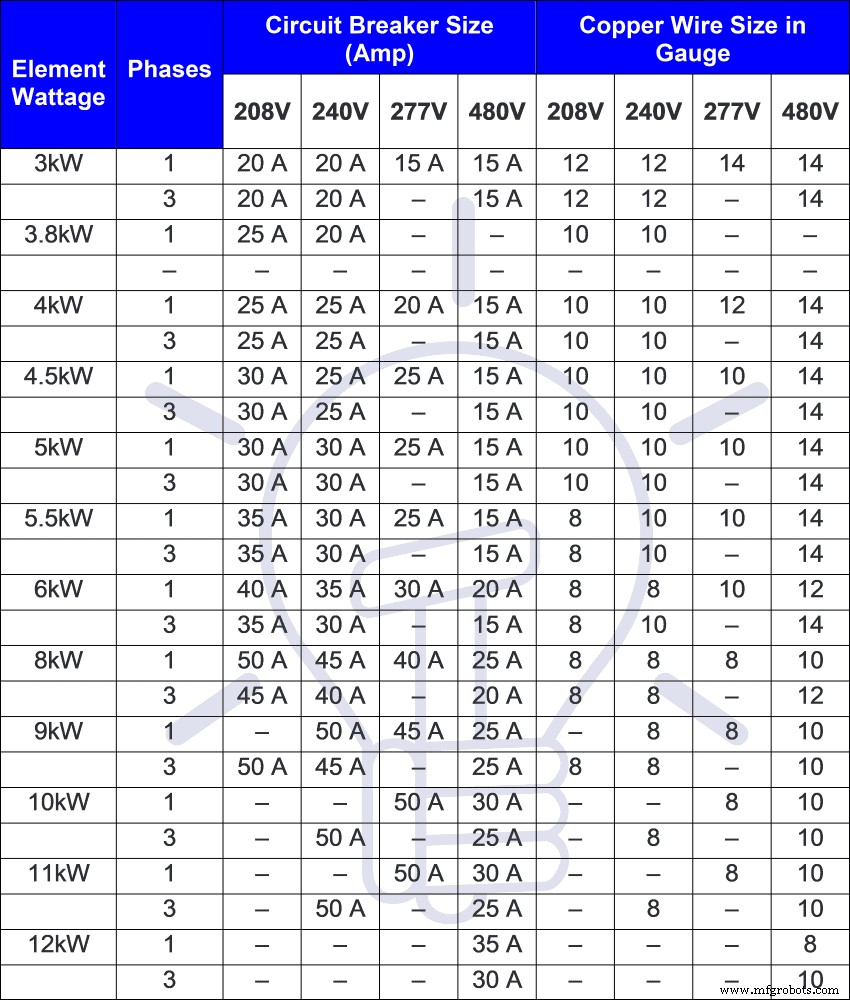

Для каждой линии следует использовать провод калибра 6, так как это неодновременная проводка (для одновременной проводки мы использовали калибр 6 для каждой линии). Вы можете использовать соответствующий кабель/провод и автоматический выключатель в соответствии с номиналом нагревателя. Проверьте руководство пользователя и данные паспортной таблички, напечатанные на термостате и нагревательных элементах. В следующей таблице показаны подходящие размеры кабеля/провода и размер защиты предохранителя/автоматического выключателя.

Цветовые коды трехфазной проводки — IEC и NEC

Вы можете использовать местные коды городов вместо цветовых кодов проводки NEC или IEC, если это применимо к вашему региону.

NEC:

120 В, 208 В и 240 В переменного тока (1 и 3 полюса):

Черный =фаза 1 или линия 1, красный =линия 2, синий =линия 3, белый/серый =нейтраль и зеленый/желтый =провод заземления

277 В и трехфазное 480 В

Коричневый =фаза 1 или линия 1, оранжевый =линия 2, желтый =линия 3, серый =нейтраль и зеленый или оголенный провод =заземляющий провод

МЭК:

Три фазы, от 400 до 415 В переменного тока:

Коричневый =фаза 1 или линия 1, черный =линия 2, серый =линия 3, синий =нейтраль и зеленый =заземляющий проводник

Общие меры предосторожности

Внимание!

• Отключайте питание перед заменой, ремонтом, устранением неисправностей, техническим обслуживанием и установкой электроприборов и оборудования.
• Используйте переключатель с подходящим напряжением и номиналом силы тока, проводом соответствующего сечения и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
• Невыполнение этого требования может привести к поражению электрическим током, серьезной травме, пожару или даже смерти.
• Пожалуйста, следуйте инструкциям руководства, кодам местных зон или обратитесь к лицензированному электрику для правильной установки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
