Что такое юбка, поля и основа

При использовании нетрадиционных материалов, таких как нейлон, или при печати некоторых деталей FDM/FFF с небольшой базой или сложной конструкцией могут возникнуть проблемы с адгезией филамента к основе как в начале, так и в процессе 3D-печати. . В этом случае первое, что нужно проверить, — правильность выравнивания основания и температуры основания для выбранного типа нити. Однако, если проблема с адгезией не устранена, ее можно решить с помощью 3 различных методов улучшения адгезии к основанию:края, плот или юбка. Активацию этих опций адгезии в программном обеспечении для нарезки (Cura, Simplify3D и т. д.) можно найти в разделе «Платформа адгезии».

Вот что означают эти три параметра:

ЮБКА

В этом процессе копия контура детали, подлежащей печати, готовится перед печатью самой детали. Это способ избежать ошибок на начальных этапах, убедившись, что основание выровнено, а экструдер очищен до начала процесса печати. Количество витков контура, расстояние между юбкой и деталью и высоту юбки можно настроить в программе для нарезки. Если высота юбки равна высоте изделия, создается стена, защищающая изделие от сквозняков, что помогает при 3D-печати материалов, чувствительных к сквознякам, таких как ABS.

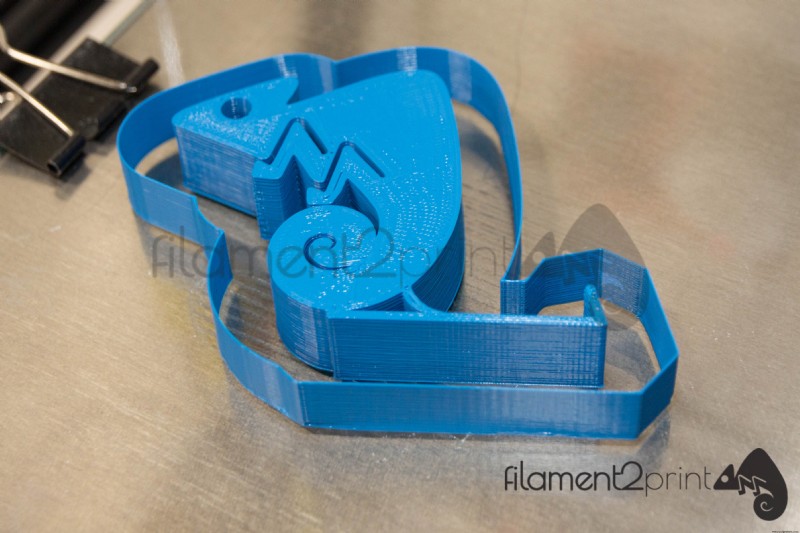

Изображение 1:пример юбки.

ПОЛЯ

Brim использует тот же процесс, что и юбка, но в прямом контакте с изделием. Этот метод идеально подходит для отпечатков с небольшими или узкими базовыми частями, такими как стул или башня. Также рекомендуется использовать поля при 3D-печати деталей с углами, которые могут подниматься, или деталей, содержащих узкие детали, таких как шестерни и шестерни. В этих случаях кромка высотой в 1-2 слоя уже гарантирует достаточную адгезию. Единственным недостатком этого метода является сложность удаления кромки с 3D-печатной детали, если нет инструмента постобработки, такого как Modifi3D.

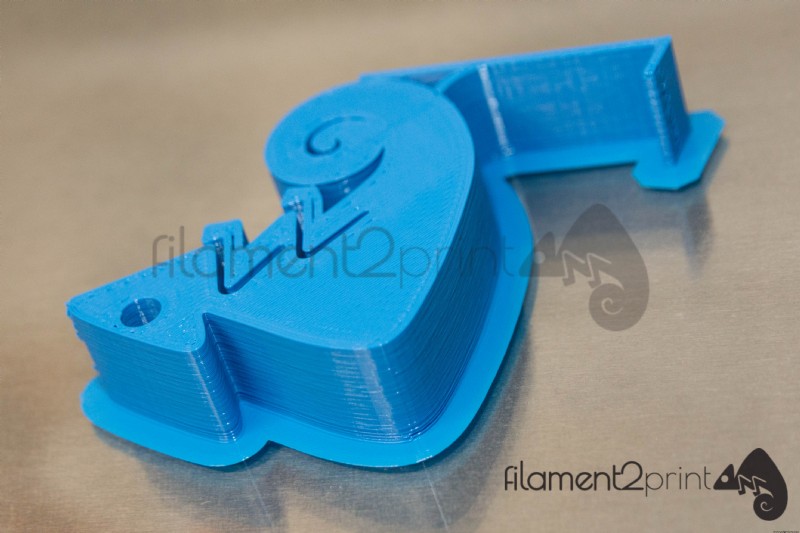

Изображение 2:пример поля.

ПЛОТ

Этот метод наиболее подходит для материалов, которые трудно приклеиваются к основанию. Плот создается путем 3D-печати горизонтальной решетки между основанием 3D-принтера и деталью. Поскольку эта решетка имеет большую площадь контакта с основанием, чем сама деталь, она способствует сцеплению и позволяет избежать проблем с выравниванием (при небольшом креплении). Что касается последнего, то в некоторых 3D-принтерах с большой базой и точного выравнивания которых добиться очень сложно, рекомендуется всегда использовать подложку. В отличие от краев, плот легко снимается и практически не оставляет «мусора» на 3D-печатном изделии.

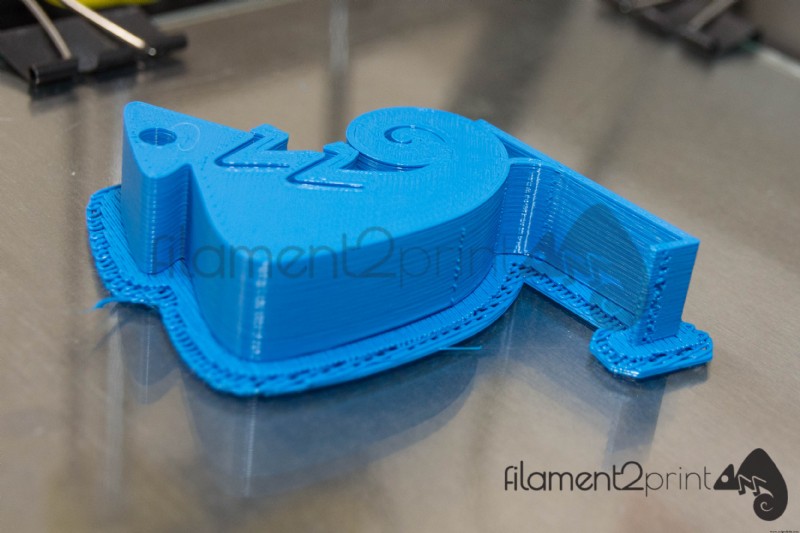

Изображение 3:Пример плота.

Применяя упомянутые выше методы, любой пользователь может делать 3D-печати всех типов и практически из любого материала, не испытывая таких сложностей, как деформация.
