Сверление с ЧПУ:простое руководство по процессам сверления отверстий

Сверление с ЧПУ — это процесс механической обработки, применяемый для изготовления отверстий в деталях. В результате это имеет решающее значение при изготовлении деталей и производстве продуктов, особенно продуктов, состоящих из разных частей, которые необходимо собирать. В этой статье мы обсудим процесс, типы машин и их применение в производстве деталей.

Что такое сверление с ЧПУ?

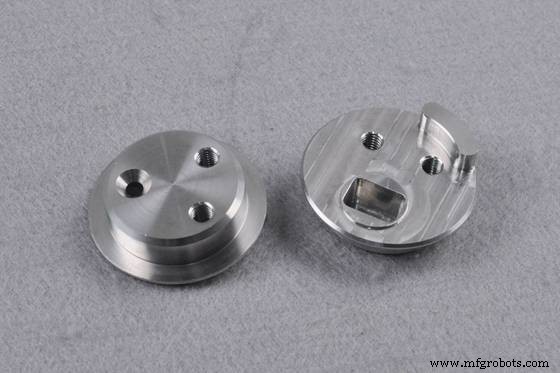

Этот процесс обработки с ЧПУ использует вращающийся режущий инструмент или сверло для проделывания отверстий в изделии. Отверстие имеет размер сверла с ЧПУ и чаще всего подходит для размещения винтов и болтов. В результате этот процесс распространен среди продуктов, требующих сборки по частям. Кроме того, они подходят для эстетики.

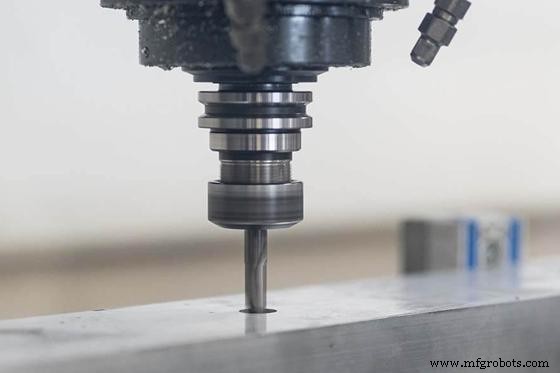

Как работает процесс сверления с ЧПУ?

Сверление отверстий с ЧПУ имеет механизм, аналогичный другим операциям обработки с ЧПУ, например, расточке. Ниже приведена пошаговая процедура выполнения операции сверления:

Шаг 1. Подготовьте файл САПР

Первым шагом в операции сверления является разработка файла САПР для просверленного компонента с ЧПУ с использованием таких программ, как Autodesk Inventor или SolidWorks. Файл САПР предоставит оператору техническую информацию о компонентах, такую ​​как допуски, размеры и т. д.

Шаг 2. Экспортируйте свой проект в формат файла, совместимый с ЧПУ

Станки с ЧПУ могут понимать только такие формы, как STEP и STL. В результате вам необходимо преобразовать созданный файл САПР в совместимый формат. Некоторые программы имеют эту встроенную функцию. Однако для тех, кто этого не делает, вы можете использовать онлайн-сервис преобразования файлов. Файл будет управлять вращательным и линейным движением станка, траекторией, скоростью и другими функциями.

Шаг 3. Настройте машину

Настройте сверлильный станок, прикрепив сверла с ЧПУ. После этого закрепите заготовку на станке. Наконец, выполните операцию сверления и посмотрите, как машина выполняет свою функцию. По завершении оцените просверленный компонент и возможность ошибок или дефектов.

Типы сверлильных станков с ЧПУ

Для этого процесса используются несколько типов сверлильных станков, и, как и любой другой станок с ЧПУ, каждый из них имеет свои особенности и возможности. Вот основные машины, которые вы можете использовать, а также их основные и конкретные цели.

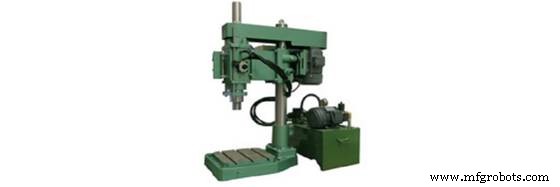

1. Вертикальный сверлильный станок с ЧПУ

Вертикальный сверлильный станок с ЧПУ имеет шпиндельную головку с редуктором и наиболее подходит для сверления тяжелых и крупных компонентов. Есть и ручная версия. Однако для этого требуется, чтобы оператор подавал заготовку на сверлильную головку с ЧПУ.

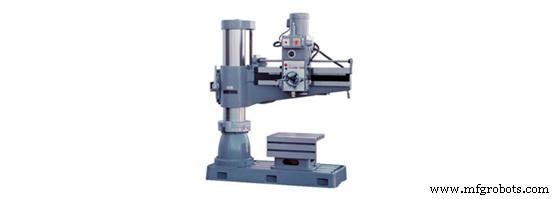

2. Радиально-сверлильный станок с ЧПУ

Этот станок имеет подвижный шпиндель, расположенный над неподвижной заготовкой. В результате он более универсален и способен выполнять несколько операций сверления, невиданные в предыдущем типе.

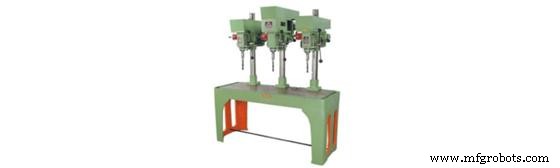

3. Групповой сверлильный станок

Станки для группового сверления имеют несколько рабочих сверлильных головок, расположенных над рабочим столом. Они подходят для последовательных операций на неподвижной заготовке.

4. Многошпиндельный сверлильный станок

Этот тип сверлильного станка имеет несколько шпинделей. В результате вы можете одновременно прикрепить несколько сверлильных головок и просверлить заготовку. Это наиболее распространенные станки у многих поставщиков услуг по обработке с ЧПУ, которые подходят для изготовления компонентов с большим количеством отверстий.

5. Микросверлильный станок

Микросверлильные станки обладают высокой точностью. У них есть маленькие защелки. В результате они подходят для сверления компонентов, требующих высокой точности и точности.

6. Сверлильный станок револьверного типа

Этот тип сверлильного станка имеет револьверную головку с несколькими рабочими головками. В результате они подходят для операций сверления, когда необходимо постоянно менять инструменты и их положение над заготовкой.

Преимущества сверления с ЧПУ

Сверление отверстий с ЧПУ имеет много преимуществ по сравнению с традиционной технологией сверления. Вот несколько причин, по которым стоит выбрать сверление с ЧПУ:

Более высокая точность

Этот процесс отличается высокой точностью по сравнению с традиционными методами бурения. Автоматизация, обеспечиваемая машинами, устраняет необходимость в человеческом управлении. В результате ошибок практически нет. Однако степень допуска, связанного с процессом, зависит от сложности машин.

Большая универсальность

Этот процесс совместим со многими материалами, включая пластик, металл и другие композитные материалы. Кроме того, некоторые машины имеют функции, которые улучшают операции сверления. Хорошим примером является многошпиндельный сверлильный станок, позволяющий монтировать несколько сверлильных головок и делать отверстия одновременно на заготовке.

Более высокая воспроизводимость

Сверление отверстий с ЧПУ управляется компьютером, что делает его очень точным и точным. В результате производителям не нужно беспокоиться о совместимости с разными партиями одного и того же просверленного компонента.

Соображения и советы по сверлению отверстия

Сверление с ЧПУ также имеет несколько проблем, требующих от машинистов понимания процесса. Вот несколько советов по сверлению отверстий.

Совет №1. Выберите правильную сверлильную головку с ЧПУ

Многие сверла основаны на материале, структуре и функциях. В результате выбор правильной сверлильной головки с ЧПУ может быть сложной задачей и является частой причиной многих дефектов сверления. Вы можете убедиться, что сделали правильную буровую головку, проверив совместимость с использованием вышеупомянутых факторов. Лучшим вариантом было бы поговорить со специалистом по бурению или поставщиком услуг о наилучшем подходе.

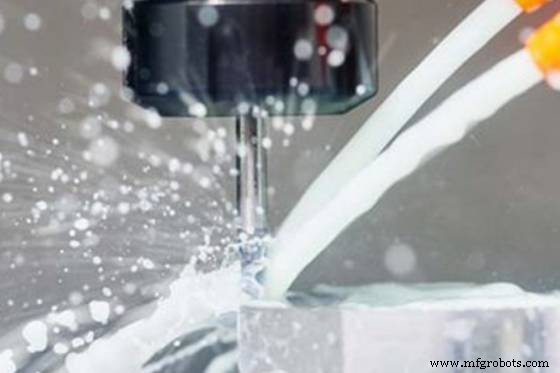

Совет № 2:Удаление и поломка стружки

Стружка должна эффективно удаляться во время и после процесса сверления отверстий с ЧПУ. Контролировать их очень важно, так как они могут создать несколько проблем. Вот несколько вещей, которые вы можете попробовать:

• Используйте специальную насадку для отламывания стружки. Это разрушит стружку и облегчит ее удаление. Кроме того, дробление их на более мелкие стружки улучшает отвод тепла и эффективность сверления.
• Увеличить фид.
• Используйте прерывистую подачу.
• Установите стружколом.

Совет № 3. Каналы и скорости

Убедитесь, что вы выяснили, как снизить скорость и подачу, чтобы гарантировать эффективность производства. Эти факторы зависят от формы разреза и типа материала.

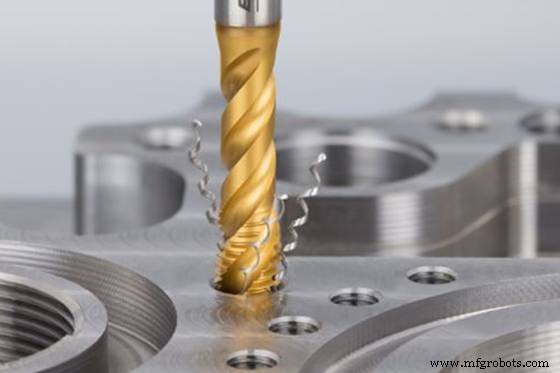

Сверление с ЧПУ и нарезание резьбы:в чем разница?

Сверление с ЧПУ и нарезание резьбы подходят для выполнения отверстий в заготовке. Однако оба они различаются по типу отверстий, которые они делают. Понять разницу между ними можно, если понять процесс.

Как объяснялось ранее, при сверлении с ЧПУ используются машины для проделывания отверстия в заготовке путем вдавливания сверла в заготовку. С другой стороны, нарезание резьбы — это создание резьбового отверстия, где метчик используется для создания непрерывного спирального выступа в заготовке.

Таким образом, наиболее важное различие между ними заключается в том, что сверление с ЧПУ предполагает создание отверстия, а нарезание резьбы — создание резьбы в существующем отверстии.

Кроме того, еще одним ключевым отличием сверления с ЧПУ от нарезания резьбы является тип используемого сверла. При сверлении с ЧПУ обычно используется спиральное сверло, а при нарезании резьбы обычно используется метчик. Сверла для метчиков разработаны специально для нарезания резьбы и поэтому не подходят для сверления с ЧПУ.

Применения сверления с ЧПУ

Сверление отверстий с ЧПУ имеет широкое применение. Ниже приведены несколько применений процесса в отрасли:

Изготовление листового металла

Этот процесс подходит для сверления автомобильных, аэрокосмических и строительных деталей, например приборной панели, двигателя и т. д. Он сопровождается другими процессами обработки с ЧПУ, такими как фрезерование и токарная обработка.

Деревообработка

Сверление является важной частью производства древесины. Благодаря этому станку производители древесины могут наслаждаться автоматизацией, точностью, аккуратностью и высокой устойчивостью. Кроме того, в отрасли ценится эстетика, которую обеспечивает сам процесс.

Производство компьютерных запчастей и компонентов

Эта отрасль использует сверление с ЧПУ при производстве компьютерных деталей и компонентов. Эти детали нуждаются в отверстиях, так как они в основном собраны, и точность, полученная в процессе, имеет решающее значение.

Услуги по сверлению с ЧПУ для прецизионной обработки деталей

Сверление с ЧПУ является важным процессом обработки в нескольких отраслях промышленности из-за его точности. Однако несколько факторов, таких как высокие первоначальные капиталовложения, эксплуатационные ошибки и техническое обслуживание, делают покупку сверлильного станка нерентабельной. В результате лучше обратиться к специализированному поставщику услуг по обработке с ЧПУ.

В WayKen мы предлагаем услуги по изготовлению на заказ, которые помогут вам изготовить детали с прецизионной механической обработкой. Это не ограничивается только сверлением с ЧПУ. Мы также специализируемся на других процессах, таких как услуги по механической обработке с ЧПУ, изготовление листового металла, 3D-печать и литье под давлением.

Независимо от того, нужно ли вам сверлить, нарезать резьбу или выполнять другую отделку деталей, мы удовлетворим ваши потребности с соблюдением высоких стандартов качества. Итак, загрузите файл САПР сегодня и получите доступ к качественному обслуживанию по конкурентоспособным ценам и в кратчайшие сроки.

Заключение

Сверление с ЧПУ — подходящий процесс для изготовления отверстий в изделиях и деталях. Как и любой процесс обработки с ЧПУ, он точен, точен и имеет низкий допуск. В результате это важный процесс в производстве продукта, который требует сборки деталей. В этой статье был представлен процесс, как он работает, а также несколько советов, которые могут вам помочь. Ваши детали требуют сверления с ЧПУ? Позвольте нам помочь вам начать работу.

Часто задаваемые вопросы

Какой тип сверла используется для глубоких отверстий?

Наиболее распространенным сверлом для проделывания глубоких отверстий является сверло с параболической канавкой. Это связано с большим отверстием канавки, которое способствует эвакуации стружки.

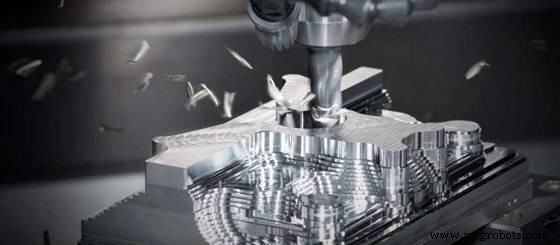

В чем разница между фрезерованием с ЧПУ и сверлением?

Сверление отверстий на станке с ЧПУ предполагает прорезание заготовки по вертикали, а фрезерование позволяет выполнять разрезы по горизонтали, диагонали и вертикали.

Что такое нарезание резьбы при сверлении?

Нарезание резьбы используется для изготовления отверстий, через которые проходит болт. Это достижимо при обработке с ЧПУ с помощью нескольких процессов, таких как фрезерование с ЧПУ, сверление и нарезание резьбы.
