Что такое швейцарская обработка? Вот что должен знать каждый продуктовый дизайнер

В 19 веке карманные часы были на повестке дня, и у часовщиков не было проблем с изготовлением этих часов на обычных токарных станках. Однако для часовщиков дела пошли по-новому, когда они начали производить наручные часы.

Поскольку для изготовления наручных часов требовались компоненты меньшего размера, чем для карманных часов, доступные в то время производственные технологии просто не могли точно обрабатывать эти крошечные компоненты, не повреждая их. Но все изменилось после того, как Якобу Швейцеру, швейцарскому часовщику, пришла в голову новаторская идея изготовления этих мелких деталей. Его идея легла в основу разработки швейцарской технологии обработки, которая теперь используется для создания нескольких сложных деталей в различных отраслях промышленности.

Но что такое швейцарская обработка, как она работает и каковы ее преимущества в современной сложной производственной отрасли? Эта статья отвечает на все эти и другие вопросы. Он предоставит полезную информацию дизайнерам продуктов, которые хотят, чтобы их продукты были сделаны правильно.

Что такое Swiss Machining?

Швейцарская обработка (также называемая швейцарской токарной обработкой или швейцарской токарной обработкой) — это превосходный производственный метод, который превращает прутковый прокат в нужную деталь. Швейцарский станок достигает этого благодаря специально разработанной «скользящей передней бабке», которая обеспечивает превосходную устойчивость прутка при его подаче в инструментальную зону станка.

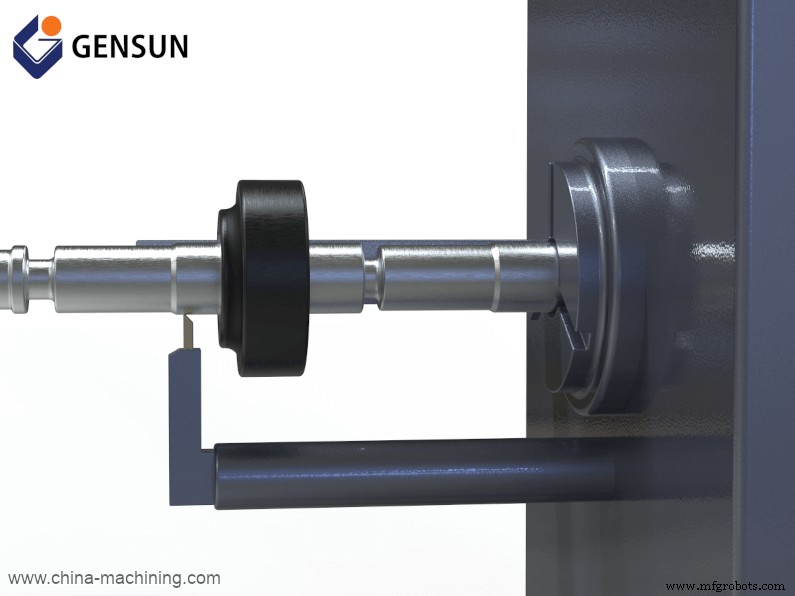

Рис. 1. Швейцарский токарный станок

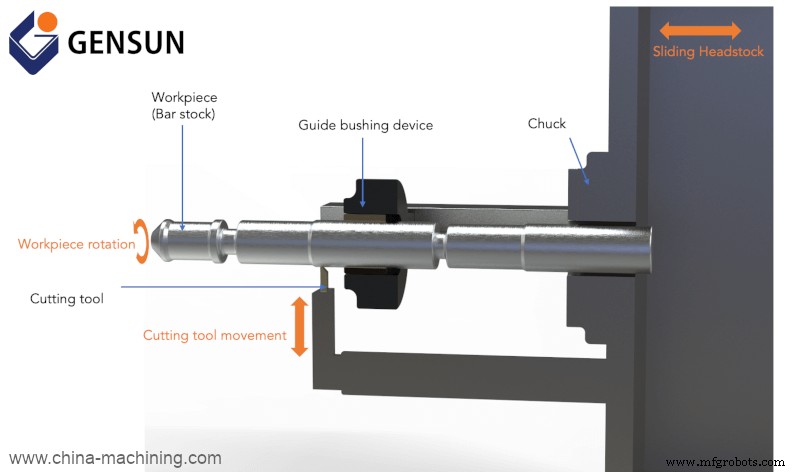

Чтобы лучше понять, как работают швейцарские станки, рассмотрите рис. 2, на котором показан типичный швейцарский процесс обработки в разрезе.

Рис. 2. Токарно-винторезный станок в разрезе

Обратите внимание, как скользящая передняя бабка и направляющая втулка прочно поддерживают заготовку, когда они подают ее в инструментальную зону станка. В результате заготовка может перемещаться вперед и назад вдоль горизонтальной оси, в то время как режущий инструмент снимает с нее порции материала для создания нужной детали. Эта операция сильно отличается от традиционных токарных станков, которые оснащены патроном, который удерживает (и вращает) заготовку в фиксированном положении относительно режущего инструмента.

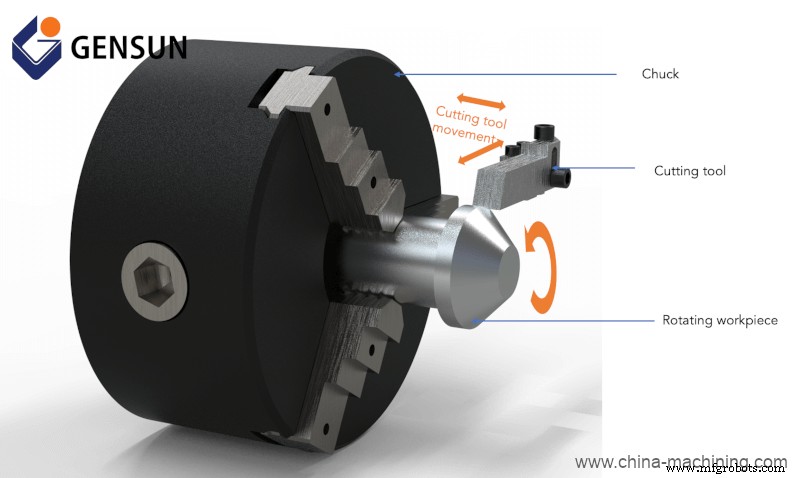

Рис. 3. Обычный токарный станок

Технология числового программного управления (ЧПУ) была внедрена в современные швейцарские токарные станки. Эта технология автоматизирует движение направляющей втулки, позволяя операторам создавать сложные детали быстро, эффективно и точно.

Преимущества швейцарской обработки с ЧПУ

Высокая точность и точность №1

Швейцарские токарные станки с ЧПУ могут изготавливать чрезвычайно сложные детали (особенно маленькие, тонкие и длинные компоненты) с жесткими требованиями к допускам до 0,004 мм. Высокая точность швейцарской обработки обусловлена, прежде всего, надежной опорой заготовки направляющей втулкой станка, что устраняет вибрацию и обеспечивает устойчивость заготовки.

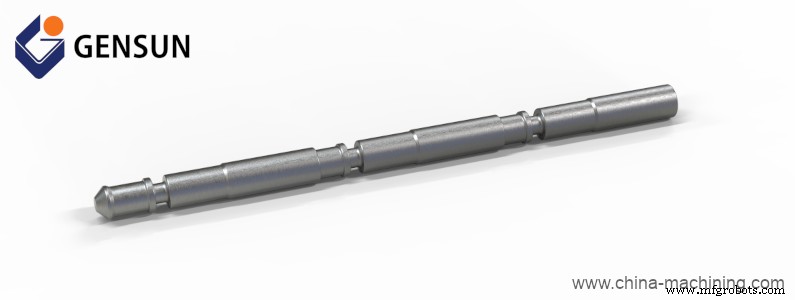

Рис. 4. Длинная и тонкая деталь, изготовленная на швейцарском токарном станке

#2 Короткое время выполнения

Автономный характер швейцарских токарных станков с ЧПУ позволяет быстро изготавливать детали. Например, швейцарские станки с ЧПУ могут производить до 40 деталей в час, в то время как на обычных токарных станках требуется несколько дней (или недель), чтобы создать такое же количество деталей. Это делает их идеальными для производства большого количества идентичных деталей в процессе разработки продукта.

№3:отличное качество поверхности

Швейцарские станки с ЧПУ могут обрабатывать детали в соответствии со строгими требованиями к чистоте поверхности. Например, на швейцарских станках можно добиться шероховатости поверхности всего 32 Ra, что устраняет необходимость в дополнительных чистовых операциях.

#4 Гибкость

Станки швейцарского типа позволяют одновременно выполнять токарные и фрезерные операции по мере движения заготовки. Это означает, что вы можете создавать множество фрезерованных элементов (таких как пазы, полости и шестигранные кромки) без необходимости создавать дополнительные настройки или использовать фрезерные станки. Они также совместимы с несколькими материалами, включая алюминий, углеродистую сталь, латунь, никель, пластик, титан и нержавеющую сталь.

Применения Swiss Machining

Уникальные преимущества швейцарской обработки по сравнению с обычными производственными процессами делают их полезными сегодня в нескольких отраслях промышленности. Например, многие производители деталей для аэрокосмической отрасли рассчитывают на точность швейцарских станков при изготовлении сложных деталей из нержавеющей стали в соответствии с точными спецификациями.

Медицинская промышленность также использует токарные станки с ЧПУ швейцарского типа для создания протезов, зубных имплантатов и высококачественных хирургических инструментов для медицинских устройств, таких как кардиостимуляторы. Компании энергетической, автомобильной и электронной промышленности также создают тысячи сложных деталей, требующих высочайших стандартов качества, на швейцарских станках с ЧПУ.

Swiss Machining Complex Parts:Gensun может помочь

Несомненно, швейцарские машины могут удовлетворить требования, предъявляемые к изделиям со сложной конструкцией или функциями. Однако успех вашего проекта зависит не только от использования швейцарских машин; это также зависит от механического цеха, с которым вы работаете.

Gensun Precision Machining — ведущий поставщик услуг точной обработки в Азии. У нас есть не только самые современные швейцарские технологии обработки, но и высококвалифицированные инженеры, механики и специалисты по контролю качества, которые работают вместе, чтобы ваш продукт был сделан правильно.

Узнайте больше о наших услугах по обработке с ЧПУ.
