Различные типы крепежа, используемые в производстве:винты, болты и прочее

Крепеж играет решающую роль в дизайне детали. , производство и сборка . Эти маленькие кусочки оборудования просты и недороги, но без них нам было бы трудно производить многие важные вещи:мебель, архитектурные конструкции, компьютеры, напольные покрытия, транспортные средства и многое другое.

Роль крепежа заключается в механическом соединении два или более компонентов вместе. Компоненты можно соединять различными способами, но уникальность крепежа заключается в том, что он обычно (хотя и не всегда) создает непостоянные соединения. .

Застежки вездесущи, и вы будете сталкиваться со многими из них изо дня в день. Некоторые из наиболее распространенных типов промышленного металлического крепежа являются:

• Винты
• Орехи
• Болты
• Заклепки
• Резьбовые вставки и стержни
• Шайбы

Однако в категорию крепежа также входят скобяные изделия, используемые вне промышленности, такие как гвозди для рукоделия и деревообработки; пуговицы, пряжки и молнии для одежды; колышки и кабельные стяжки для домашнего использования; а также скобы, булавки и скрепки для офисных задач.

Все эти типы крепежа работают немного по-разному механически, но все они используются при соединении или сборке объектов. За некоторыми исключениями, большинство промышленных крепежных изделий изготавливаются из металла, обычно из стали (нержавеющая сталь, углеродистая сталь, легированная сталь), алюминия или титана. Многие детали, которые мы производим в 3ERP, в том числе механизированные , формованные и листовой металл детали — в конечном итоге собираются с помощью крепежа.

В этом руководстве подробно рассматриваются различные типы застежек. и объясняет, как они работают и как их использовать . Это может быть полезно для наших клиентов, занимающихся прототипированием, которые разрабатывают многокомпонентные продукты, требующие сборки с помощью крепежных элементов.

Что такое застежка?

Застежка – это общий термин, обозначающий фурнитуру, часто изготавливаемую из металла, например стали, которая используется для механического соединения двух компонентов.

Крепежные детали, такие как винты, гайки и болты, обычно создают непостоянные соединения.; то есть соединение можно разорвать, не повредив ни один из компонентов. Вы можете соединить два компонента с помощью застежки, а затем когда-нибудь снять застежку и разделить два компонента, не повредив их. Например, винт можно в конечном итоге выкрутить с помощью отвертки; гайку можно снять с помощью гаечного ключа. Сравните это, например, со сваркой, склеиванием или пайкой компонентов:когда это происходит, компоненты не могут быть легко разделены.

При этом некоторые крепежные детали, например заклепки, создают постоянные соединения. и не предназначены для расстегивания.

Большинство крепежных изделий небольшие, их диаметр измеряется миллиметрами. Однако в таких областях, как судостроение, трубопроводы и энергетика, могут использоваться устройства значительно большего размера. Крепеж определяется своей функцией механического соединения двух или более компонентов , а не по размеру, материалу или применению.

Существует множество различных типов крепежа. Ниже перечислены некоторые из наиболее распространенных металлических крепежных изделий для промышленности и производства.

Крепежные материалы

Из чего сделаны застежки?

К лучшим материалам для производства крепежа относятся стали (нержавеющая, углеродистая, легированная), алюминий, титан, медь, латунь, никель, различные сплавы. Обычные нержавеющие стали, используемые для промышленных крепежных изделий, включают серии 200, 300 и 400.

Застежки также могут быть покрыты другими материалами для дополнительной функциональности, например, коррозионная стойкость или электрическая изоляция. Обычные покрытия и покрытия включают хром и цинк.

С какими материалами можно использовать крепеж?

Для разных материалов используются разные типы промышленных крепежных изделий, причем некоторые крепежные изделия разработаны специально для одного материала, например шурупы для дерева (дерево) или анкерные болты (бетон).

Стандарты крепежа

Американское общество инженеров-механиков (ASME) в настоящее время имеет 66 действующих опубликованных стандартов под индексом B18 для крепежных изделий. Стандарты, ориентированные на качество, «устанавливают требования к производственным и окончательным проверкам крепежных изделий» и предоставляют «план входных проверок для покупателей крепежных изделий».

Стандарты ASME включают:

• B18.1.1:Маленькие заклепки
• B18.1.2:Большие заклепки
• B18.2.3.1M:Винты с метрической шестигранной головкой
• B18.3 Торцевая головка, буртик, установочные винты и шестигранные ключи
• B18.6.1 Шурупы
• B18.6.2 Винты с цилиндрической головкой со шлицем, установочные винты с квадратной головкой и установочные винты со шлицем без головки
• B18.6.3 Крепежные винты, саморезы и металлические приводные винты
• B18.6.9:Крыльчатые гайки
• B18.18 Обеспечение качества крепежа

Винты

Винтовые крепления, обычно изготавливаемые из металла, представляют собой крепления с наружной резьбой (винтовыми выступами на поверхности), которые взаимодействуют с внутренняя резьба с внутренней резьбой в компонентах, к которым они крепятся.

Отличительной чертой винтов является то, что они часто являются самонарезающими или самонарезающими:у них острый конец, который врезается в поверхность компонента; когда винт вращается, он вырезает внутреннюю внутреннюю резьбу в компоненте и позволяет выполнить соединение. Винты часто являются самостоятельными крепежными элементами, поскольку они соединяются с самим компонентом.

Винты по функциям аналогичны болтам, но болты обычно не являются самонарезными; они обычно имеют тупые концы, а внутренняя резьба в компонентах должна выполняться другими способами.

Как ни странно, некоторые крепежные детали, которые технически являются винтами, по мере использования обозначаются как болты (и наоборот).

Типы винтов

Существует множество различных типов винтов, подходящих для различных применений. Вот некоторые из наиболее распространенных типов винтов:

• Винты для листового металла :очень острые саморезы, способные проникать в листовой металл, а также в дерево и пластик.
• Крепежные винты :Крепежные винты, устанавливаемые в предварительно просверленные отверстия, имеют точную мелкую резьбу и наиболее широко используются в компонентах машин.
• Винты с головкой :винты с большими головками, которые обычно используются при сборке механизмов, например бытовой техники.
• Винты с проушиной :эти винты, которые иногда называют винтами с проушиной, имеют петлевую головку, через которую можно продеть леску.
• Стяжные винты :Длинные оцинкованные шурупы с резьбой до стержня, в основном используются в деревообработке.

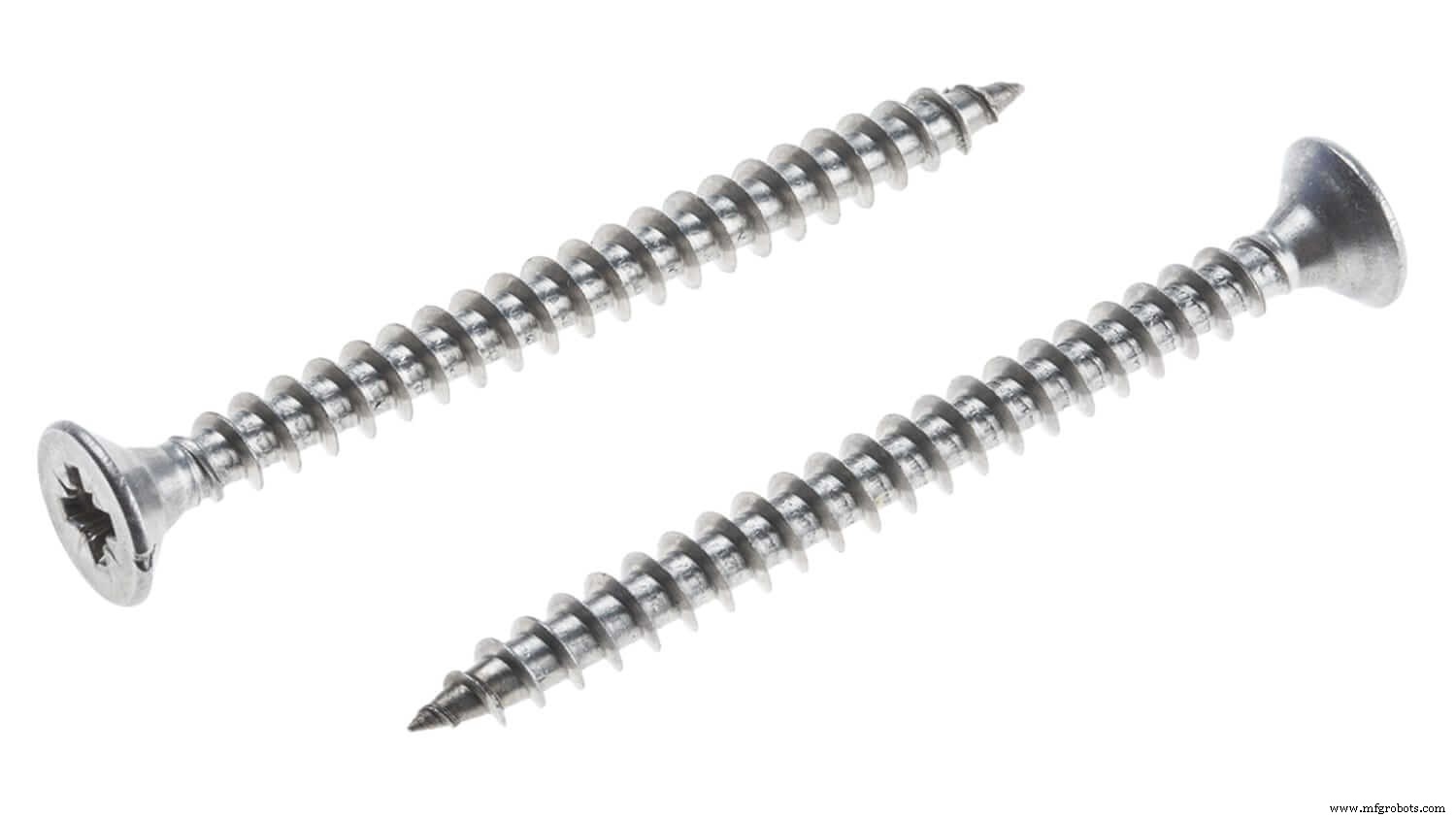

• Шурупы :обычные винты с острым концом, используемые в деревообработке.

Типы отверток

Винты также можно классифицировать по конструкции их привода:для закручивания или удаления разных винтов требуются разные инструменты. Типы винтовых приводов включают:

• С прорезями
• Трехконечный
• Крестообразный (например, Phillips)
• Внешний многоугольник
• Внутренний многоугольник (например, шестигранник/внутренний шестигранник)
• Шестидольный
• Разное

Болты

Как и винты, болты — это крепежные детали с внешней наружной резьбой, которые используются для соединения двух или более компонентов.

Однако, в отличие от винтов, для зацепления болтов требуется предварительно отформованная внутренняя резьба. Они не являются саморезами; вместо этого внутренняя резьба часто принадлежит гайке. Болты (с наружной резьбой) и гайки (с внутренней резьбой) используются для соединения компонентов с отверстиями без резьбы, и такое соединение называется болтовым.

При использовании в сочетании с гайками болтовые крепления работают со сквозными отверстиями (т. Е. Отверстиями, которые полностью проходят через материал объекта), с головкой болта с одной стороны и гайкой с другой. С другой стороны, винты часто используются для изготовления глухих отверстий; они проникают в материал только частично.

Типы болтов

Существует множество различных типов болтов, подходящих для различных применений. Вот некоторые из наиболее распространенных типов болтов:

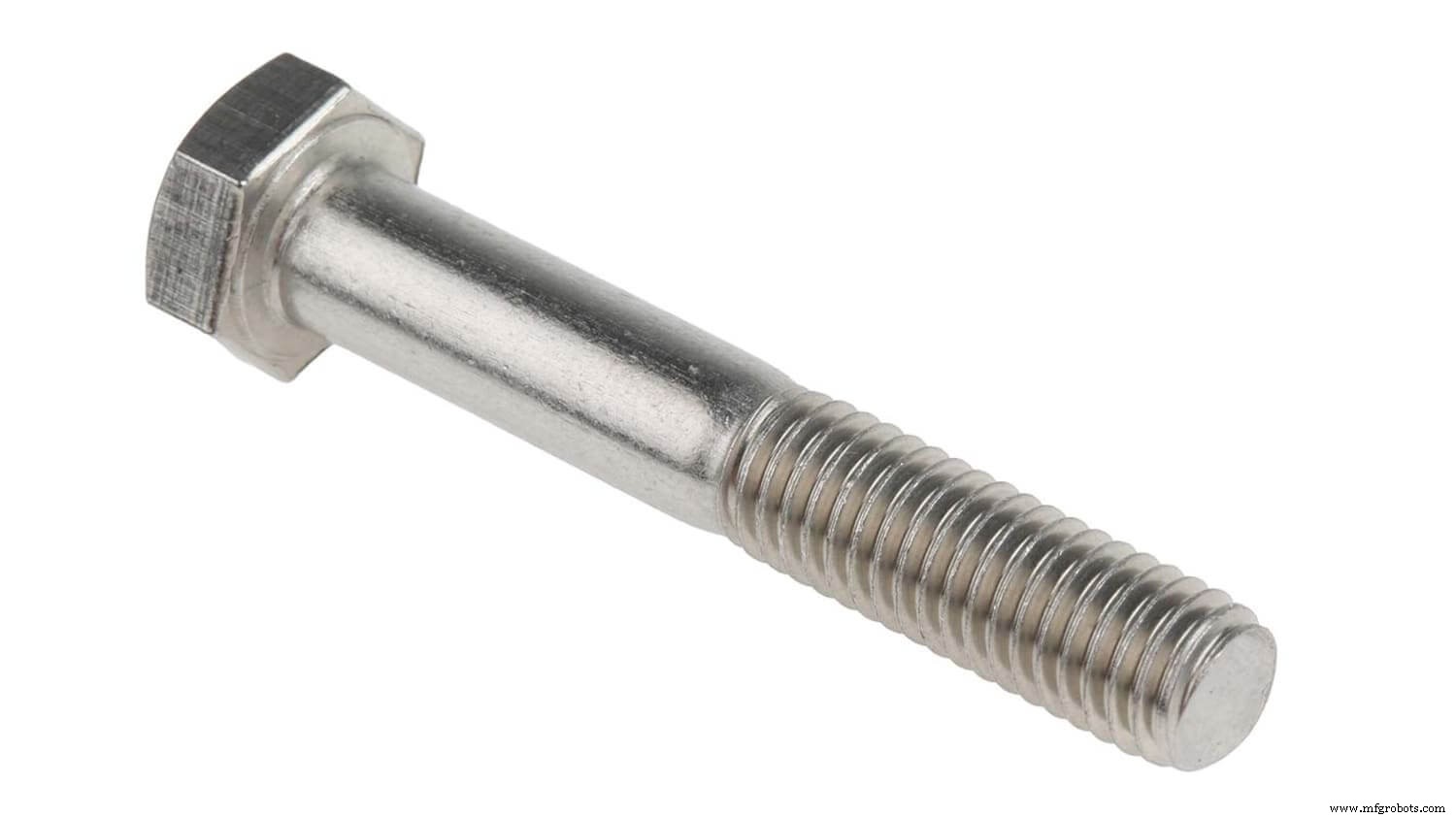

• Болты с шестигранной головкой :болты с шестигранной головкой, которые могут иметь участок без резьбы непосредственно под головкой.
• Секс-болты :эти болты, иногда называемые чикагским болтом, бочкообразным болтом или бочкообразной гайкой, на самом деле являются одновременно и болтами, и гайками, состоящими из цилиндра с внутренней резьбой и винта с наружной резьбой.
• П-болты :U-образные застежки с двумя параллельными резьбовыми концами, используемые для крепления таких элементов, как трубопроводы.
• Рым-болты :болты с петлевой головкой, через которую можно продеть леску.
• Болты с квадратным подголовком :Резьбовые болты с закругленной грибовидной головкой для предотвращения проворачивания и квадратной шейкой сразу под ними.

Орехи

Гайки — это крепежные детали с отверстиями с внутренней резьбой, которые обычно используются с соответствующим болтом для образования болтового соединения. Система сопряжения гаек и болтов предназначена для соединения компонентов с отверстиями без резьбы.

Гайки и болты обычно остаются на месте благодаря трению, сжатию и небольшому растяжению болта. Однако соединение может нежелательно ослабляться во время применения с высоким уровнем вибрации. В этом случае для фиксации гайки можно использовать стопорную гайку или фиксирующую жидкость, либо к болту можно добавить вторую гайку.

В то время как внутренняя часть гайки имеет резьбу, внешняя часть может принимать различные формы в зависимости от того, будет ли она вращаться вручную или с помощью гаечного ключа, а также от различных других факторов.

Типы орехов

Существует множество различных типов гаек, подходящих для различных применений. Вот некоторые из наиболее распространенных типов орехов:

• Желудевые орехи :эти крепежные детали, иногда называемые колпачковыми гайками, имеют куполообразную форму с одной стороны, закрывающую конец болта.
• Приварные гайки :сконструирован таким образом, что одна сторона может быть приварена к другому металлическому компоненту.

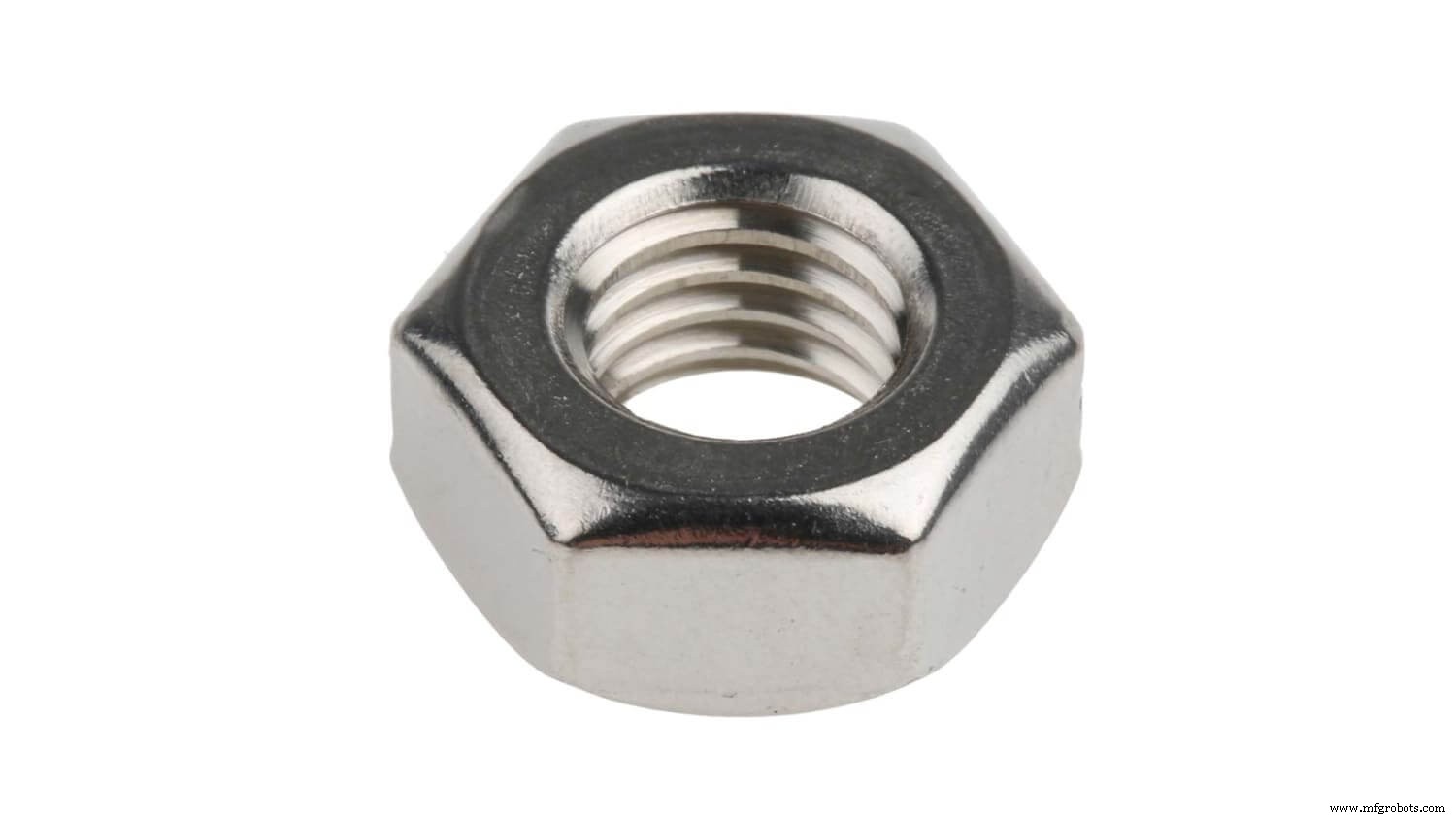

• Шестигранные гайки :обычные застежки с шестигранной внешней поверхностью для легкого откручивания.
• Крыльчатые гайки :гайки с крыльями на каждой стороне, которые можно легко поворачивать вручную без инструментов.
• Бочкообразные гайки :См. выше «половые болты» .

Заклепки

Заклепки — это крепежные детали, которые обычно имеют гладкий стержень и не имеют резьбы. У заклепки есть головка на одном конце и хвост на другом.

Чтобы функционировать как застежка, заклепка помещается в отверстие, затем с помощью механической силы ее хвост «опрокидывается», заставляя его расширяться примерно в 1,5 раза по диаметру вала и создавая соединение. После того, как заклепка высажена, у нее фактически есть две головки:исходная заводская головка и новая головка цеха.

В отличие от шурупов, резьбы и болтов, заклепки создают неразъемные соединения:однажды вывернув хвост, его нельзя вернуть в исходное состояние. Поэтому заклепочные соединения гораздо труднее разъединить, чем непостоянные соединения, такие как болтовые соединения.

Типы заклепок

Существует множество различных типов заклепок, подходящих для различных целей. Вот некоторые из наиболее распространенных типов заклепок:

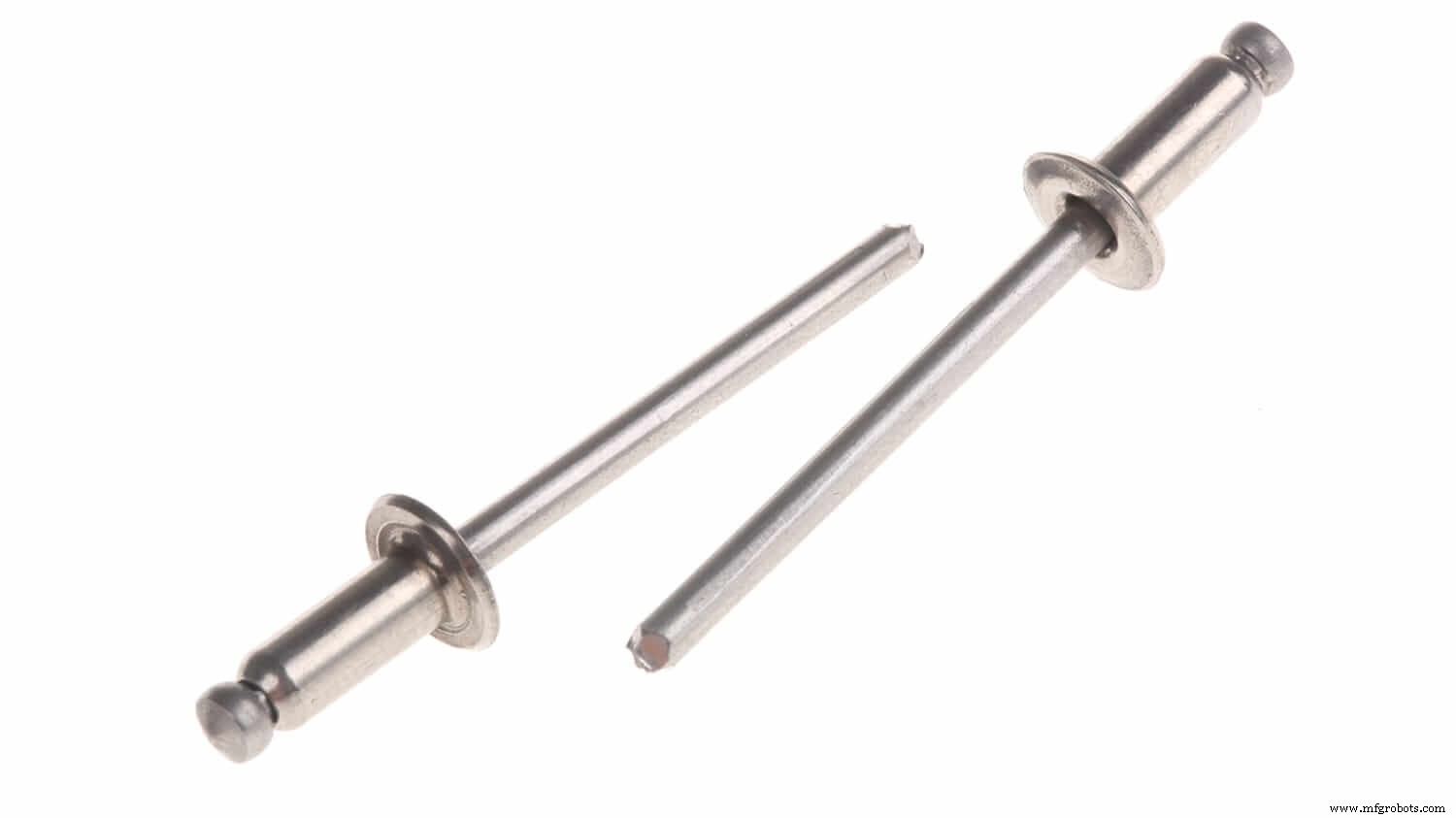

• Заклепки :Эти заклепки, также известные как глухие заклепки, имеют трубчатую форму и центральный стержень с ослабленным участком возле головки (где его можно сломать).
• Сплошные заклепки :простые застежки со стержнем и головкой, которые можно деформировать с помощью заклепочного пистолета или молотка.
• Полутрубчатые заклепки :как цельные заклепки, но с частичным отверстием на конце, которое уменьшает усилие, необходимое для его опрокидывания.

Разное. резьбовые крепления

Помимо винтов, болтов и гаек, существуют и другие типы резьбовых креплений для более специализированного применения.

резьбовая вставка (или резьбовая втулка) — это застежка с внутренней (а иногда и внешней) резьбой, которая вставляется в материал, который обычно не может принять резьбу — либо потому, что он слишком мягкий, либо потому, что существующее резьбовое отверстие зачистилось. Он действует как анкер для гипсокартона, используемый для установки стеллажей. Металлические резьбовые вставки могут быть установлены в литых пластиковых деталях путем формования вставок вокруг втулки.

резьбовой стержень (или шпилька) - это застежка, похожая на болт, но с резьбой на обоих концах и без головки. Резьбовой стержень, предназначенный для использования при растяжении, может принимать гайки с обоих концов.

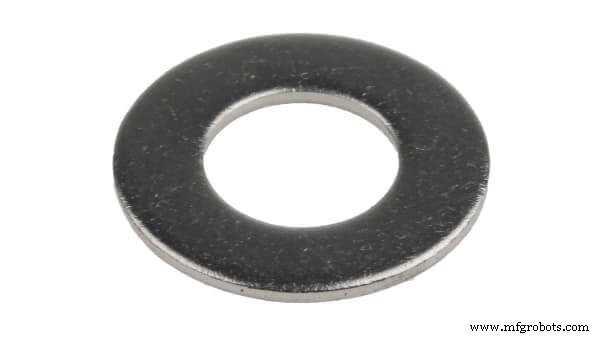

Шайбы

Хотя шайбы сами по себе не являются крепежными элементами, они представляют собой детали, используемые в сочетании с такими крепежными элементами, как гайки и болты.

Шайба представляет собой тонкую пластину с отверстием в центре, используемую в качестве прокладки, распределителя нагрузки, стопорного устройства или гасителя вибрации. Шайбы обычно круглые, но могут быть и квадратными.

Шайбы предотвращают прямой контакт крепежа с компонентом и, следовательно, могут защитить поверхность компонента.

Для получения дополнительной информации о типах крепежа, которые могут вам понадобиться для вашего следующего прототипа, свяжитесь с 3ERP или запросите предложение.
